А расскажите про оборудование управления спутником

[nonickname]

Добрый день! Может ли кто-то из форумчан хотя бы на пальцах объяснить как происходит управление геостационарным спутниковым аппаратом?

Допустим висит спутник, вещающий в C и Ku диапазоне. А как с ним общаются с земли?
Предполагаю что у него для этого выделена одна антенна и она направлена на земную станцию связи, но вот что мне интересно: в каком диапазоне идет работа? для управления самим спутником (коррекции орбиты и т.п.) и передачи собственно информации используется одна и та же антенна?

Следующий вопрос: а каков створ приемной антенны спутника? Т.е. какова площадь земной поверхности, вещание с которой будет попадать в фокус этой антенны? Как это посчитать?
Ну и как следствие предыдущего вопроса: а какое рассеивание у передающей земной антенны? (я даже не уверен в каких единицах это считается) вот допустим земная антенна вещает 1 кВт, а сколько до спутника доходит? 35 тыс.км. всё-таки заметная дистанция



[OlegGR]

http://tssonline.ru/articles2/pract...pravleniya-geostacionarnimi-spytnikami-svyazi



[mocckba]

Добрый день! Может ли кто-то из форумчан хотя бы на пальцах объяснить как происходит управление геостационарным спутниковым аппаратом?

Допустим висит спутник, вещающий в C и Ku диапазоне. А как с ним общаются с земли?
Предполагаю что у него для этого выделена одна антенна и она направлена на земную станцию связи, но вот что мне интересно: в каком диапазоне идет работа? для управления самим спутником (коррекции орбиты и т.п.) и передачи собственно информации используется одна и та же антенна?

Следующий вопрос: а каков створ приемной антенны спутника? Т.е. какова площадь земной поверхности, вещание с которой будет попадать в фокус этой антенны? Как это посчитать?
Ну и как следствие предыдущего вопроса: а какое рассеивание у передающей земной антенны? (я даже не уверен в каких единицах это считается) вот допустим земная антенна вещает 1 кВт, а сколько до спутника доходит? 35 тыс.км. всё-таки заметная дистанция

со станции МИР пишешь? :rofl: ardon: понятно что там нечем занятся - вот и в голову всякие мысли лезут



[nonickname]

со станции МИР пишешь? :rofl: ardon: понятно что там нечем занятся - вот и в голову всякие мысли лезут

нее мы мирные чукотские хакеры, хотим вывести из строя спутники вероятного противника - эскимосов !yea!

теория это хорошо, я тут господ Кантора Л.Я. и Тимофеева В.В. изучаю, но хотелось бы практических сведений наверняка же есть знатоки



[VALLL]

нечем занятся - вот и в голову всякие мысли лезут

+ 1000% !good!:rofl:

---------- Сообщение добавлено в 21:10 ---------- Предыдущее сообщение размещено в 21:04 ----------

я тут господ Кантора Л.Я. и Тимофеева В.В. изучаю, но хотелось бы практических сведений

Эт хорошо, но пригодится ли тебе это в жизни...?:rofl:
Ты знаешь, я вот не ведаю - какой период беременности у оленихи???
И меня это ничуть не печалит....:rofl:



[nonickname]

Эт хорошо, но пригодится ли тебе это в жизни...?:rofl:
Ты знаешь, я вот не ведаю - какой период беременности у оленихи???
И меня это ничуть не печалит....:rofl:

Если так рассуждать, то зачем вообще жить? Миллиард лет тебя не было и миллиард не будет. Лечь и помереть что-ли? !bad!

Зачем в космос спутник запускали в 57-м? Две недели попикал, а через пару месяцев вообще упал. Толку то? Ан нет, видишь, работенка кой-кому через 50 лет образовалась - телики настраивать.

---------- Сообщение добавлено в 23:45 ---------- Предыдущее сообщение размещено в 22:43 ----------

Ладно, ближе к делу.

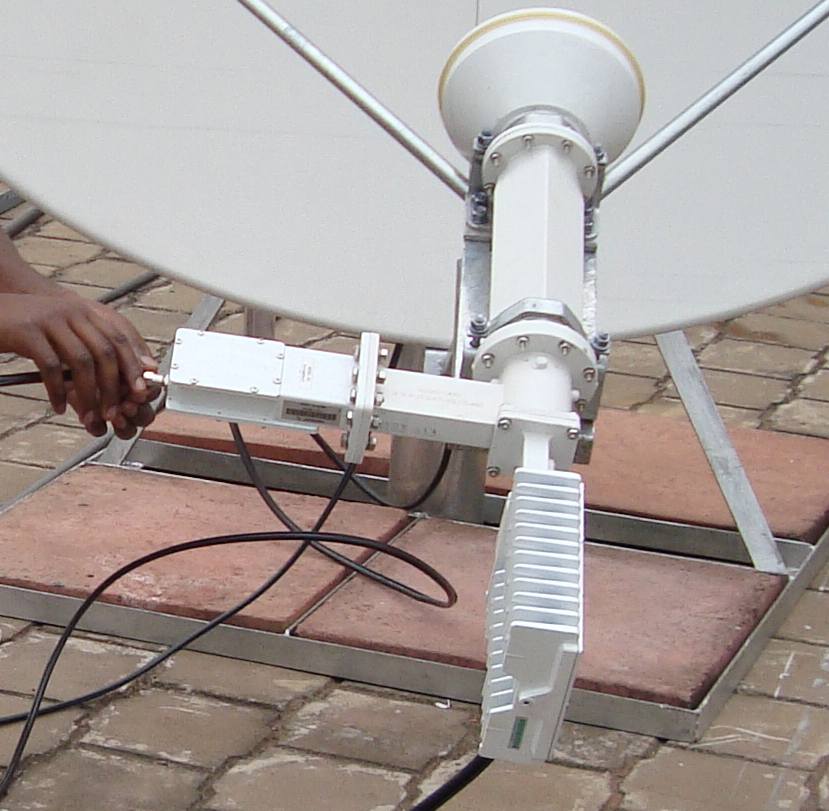

Объясните пожалуйста что за устройства на этой картинке и за что они отвечают.



[Gesha]

что за устройства на этой картинке и за что они отвечают.

nonickname, а это ты сам фоткал или откуда качнул картинко? Дык там же и должно было быть описалово картинков
Я думаю что ты и сам догадываешся что на картинке "кусок" тарелки, при чём надо отметить что не зная где и что в данном случае сфотографировано никак и никоим образом низзя утверждать что антенна спутниковая, ибо "тарелки" используются не только в спутниковой, но и в наземной связи тоже.
Та штучка, которая на рупор похожа есть облучатель, забей в гугль выделенное и получишь стока инфы, что я тут и за неделю не напишу, раздувши тему на много страниц
То, чего ребристое - передающая часть, то, к чему смуглые руки прикасаются похоже на приёмный конвертер. Остальное волноводы.
В общем это всё хозяйство похоже на приёмо-передающую зеркальную антенну.
Стока хватит или написать исчо?



[mocckba]

перевод с гугл про эту штуковину

Спойлер

Передатчик подсоединен непосредственно к ОМТ, что сводит к минимуму потери на частоте 6 ГГц. На получать, короткий защитный передачи отклонить фильтр в боковой руку между ОМТ боковым фланцем (4 ГГц) и входом конвертера.

В изображении есть два способа сборки поляризатор к OMT. Устройство может передавать и получать RHPC LHCP или наоборот в зависимости от двух альтернативных положений поляризатора и ОМТ, на 90 градусов друг к другу.

RHCP means right handed circular polarisation.
LHPC means left handed circular polarisation.
OMT means ortho-mode tranducer, which splits two orthoganal linear polarisations into two waveguides.
LNB means low noise block downconverter (receives 4GHz band, outputs L band)



[seal]

что за устройства на этой картинке и за что они отвечают.

меня смущают "черные" ручки что крутят кабель на той штуке



[mocckba]

Меня смущают "черные" ручки,
что крутят кабель, на той штучке
!good!



[VALLL]

В общем это всё хозяйство похоже на приёмо-передающую зеркальную антенну.

Во этой фразой можно было лаконично и прокомментировать данное...Но, ты как всегда .......:rofl:
Но раз человек попросил разъяснить, то ......
Под каждым словом подписываюсь.. На неделе у меня с товарищем тож такая установка намечается. Он уже одну установил.

---------- Сообщение добавлено в 11:23 ---------- Предыдущее сообщение размещено в 11:19 ----------

меня смущают "черные" ручки что крутят кабель на той штуке

Ну.... Они могут быть банально грязными. Физически.
Могут быть такими, ежели что с освещением при фотографировании...
Но и с таким же успехом могут быть ручёнками человека африканской национальности. Или арабской....

И ещё.... Судя по тротуарной плитке, это устройство водружено прямо на пешеходной дорожке. В лучшем случае, во дворе какого нить арабского шейха.... Но он бы себе вряд ли позволил ради эстетики ставить оное прям во дворе...:rofl:

---------- Сообщение добавлено в 11:29 ---------- Предыдущее сообщение размещено в 11:23 ----------

nonickname, А и в правду - иде ты взял эту фотку???

---------- Сообщение добавлено в 11:30 ---------- Предыдущее сообщение размещено в 11:29 ----------

Если так рассуждать, то зачем вообще жить? Миллиард лет тебя не было и миллиард не будет. Лечь и помереть что-ли?

Да Вы, батенька, философфф .....
Дело, конечно, твоё. Но всякий вопрос на чём то основывается. Так? Тогда расскажи нам - на кой тебе это? Чтобы только знать или сам будешь ЭТО устанавливать?



[seal]

Но и с таким же успехом могут быть ручёнками человека африканской национальности. Или арабской....

о чем и я



[SHURICK76]

nonickname, А и в правду - иде ты взял эту фотку???

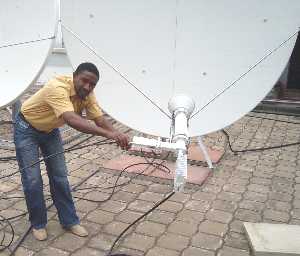

Фото взято отсюда.
Оно является увеличенным фрагментом этого:



[VALLL]

Аааа, вот где собака порылась....



[VALLL]

как и обещался, пару слов о приёмо - передающей антенне для спутникового инета.
Сегодня мы с товарищем ставили оную в поле, на админздании одной шахты. Сначала ехали своей, рабочей "копейкой". Потом нас пересадили в УАЗик, мы в него погрузили своё майно и нас повезли дальше. Дальше - это назвать дорогой просто нельзя. Это - направление!!!
Тарель с конвертором и передатчиком 16 кГ. Я попыхтел малёхо на лестнице, пока одевал её на кронштейн. Передатчик - 3 Вт. (Если не ошибаюсь). Диаметр - 0,75 м. Длиннофокусная. Настраивали на 9*Е. Сделана добротненько. Приём и передача по одному кабелю. Но есть ещё и отдельно выход для второго кабеля. Заглушка стоит.
Настроили, активировали. Работает. Скорость, конечно, маловата для городского пользователя, коим я являюсь, но если нет вообще ничего по близости 10 .. 15 ккилометров вокруг, то вполне сносно.
Фотки прилагаю.

И, если судить по рис. 4 то низзя находиться между зеркалом и передатчиком. А то глядишь - и на "пол шестого"...
З.Ы. Да.. Зеркало имеет какую то замысловатую поверхность. В смысле не ровная окружность, как на обычных. Это видно из рис. 3
