Хороший конвертер, я его использую при построении "длинного" мультифида.
Приделал к LNB директор (как описано ЗДЕСЬ) и таскаю чуствительный LNB по разным позициям...
Как-то возвращаю его в уже настроенную позицию мультифида - сигнала нет!
Проверил коммутатор, соединения в F-коннекторах, поменял кабели местами - есть сигнал!!good!
Через некоторое время ситуация повторяется. Выкидываю коммутатор, кабель включаю
напрямую карта - LNB, и ... сигнал появляется!
Вот когда при очередной перестановке LNB без перекоммутации сигнал пропал,
стало ясно, что конвертер требует ремонта... !yea!
Рабочая гипотеза была такова: прокрутил при многочисленных перекоммутациях выходную "мамку"
и оторвал от платы центральный проводник.
Нужно вскрывать и подпаиватьardon:
Начинаю очищать конвертер от силикона (?). Залито хорошо, добротно, сцепление с металлом
отменное, поэтому работа идёт медленно...
Особенно навозился, прочищая иголочкой шлицы саморезиков - как показала проверка, Т-10.
Зато все винтики открутил без проблем, хотя затянуты они были изрядно...
Мысленно поблагодарил конструктора корпуса, который предусмотрел во внешнем
бортике проточку, через которую не без труда подковырнул отменно приклеенную крышку !good!

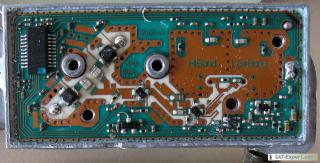

Далее фото без комментариев:
Слегка, без фанатизма постукал уголком корпуса по столу:

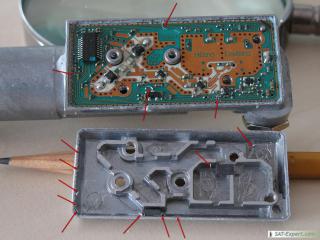

Оставшиеся пару крупных опилок (на линии питания усилителя ПЧ и стабилизатора рабочей
точки смесителя), которые показаны красными стрелочками, удалил зубочисткой.
Плату легонечко почистил кисточкой с искуственной ворсой, т.к. колонковые кисточки
могли наэлектризоваться при трении о плату. Ну, а полевики мне дОроги !good!
Второй по размеру часовой отвёрточкой прочистил внешнюю границу платы от остатков
подтёкшего силикона, а скальпелем - крышечку блока электроники.
Ещё раз прошёлся везде кисточкой и закрыл крышку.
Саморезы закручивал по "звёздной" схеме, затягивал в три прохода.
Пока не герметизировал, поставил в кожух и на антенну - работает, аки новый !!!
ЗЫ Позжее в "Обзоре конвертеров" проанализирую плату электроники - она мне понравилась !good!
