Что такое Мультифид :download:

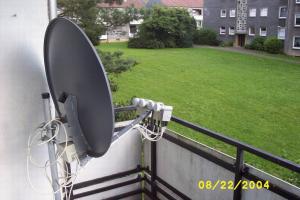

Мультифид - это устройство для приема сигнала с нескольких спутников на одну антенну.
Поверхность спутниковой антенны как зеркало отражает сигнал со спутника и фокусирует его в определенном месте, называемом фокусом.
Поскольку достаточно часто случается так, что несколько спутников с инетерсующими Вас программами находятся недалеко друг от друга, то появляется возможность собрать устройство, на котором можно разместить несколько конверторов рядом с фокусом антенны, в точках фокусирования сигналов этих спутников
Рис 1 Принцип работы мультифида
Из рисунка 1 видно, что сигнал от спутника попадает на конвертер в соответствии с законами отражения. Когда мы настраиваем антенну на один спутник, то располагаем конвертор точно в фокусе антенны, и соответственно тарелка у нас смотрит прямо на спутник. Здесь же находится и зона максимального уровня сигнала. Но если у нас тарелка достаточно большая, а близлежащие спутники имеют вполне приемлемый по мощности сигнал в нашей зоне, то мы можем в соответствии со схемой попытаться расположить рядом с центральным конвертором другие, и принимать сигнал с интересующих нас спутников. В большинстве случаев следует настраивать центральный конвертор на спутник с самым слабым сигналом. Но в каждом конкретном случае стоит определиться отдельно. Например, в центральной Европе самый слабый спутник для просмотра русскоязычного телевидения - Амос, но его как правило стваят с краю мультифида. так как он наименее интересен из остальных принимаемых на мультифид трех спутников - Сириуса, Хотбирда. Астры и расположен на крайней позиции.
Для определения возможности приема сигнала достаточно взять в руку конвертор с подключенным к нему кабелем, ввести в ресивер параметры наиболее сильного транспордера, расположенного на этом спутнике и аккуратно перемещая конвертор в месте предполагаемого вторичного фокуса попытаться поймать сигнал. Здесь следует руководствоваться такими правилами: Сигнал со спутника расположенного левее центрального будет приниматься в зоне расположенной правее, если вы смотрите на мультифид находясь сзади тарелки, как показано на рисунке 1, и наоборот. Также и сигнал со спутника, расположенного выше по орбите будет приниматься ниже и наоборот. Может статься, что конвертор у вас будет смотреть даже не в центр тарелки и повернут вокруг горизонтальной оси. Установив место нилучшего приема можно приступить к сборке мультифида, то есть крепления для дополнительного конвертора. Здесь возможны разные варианты, в зависимости от того в каких диапазонах Ku или C передаются сигналы, на каком растоянии находятся друг от друга конверторы и т. д.
Желающие рассчитать теоретически местоположение конверторов могут воспользоваться формулой предложенной J.Forfun и опубликованной на форуме "Бывалого Чайника" . Там же Вы можете прояснить для себя и многие другие непонятные моменты построения мультифида
Смещение конверторов в мультифиде как по горизонтали, так и по вертикали, можно точно рассчитать исходя из того, что угол падения равен углу отражения:
А= F х sin |a| , где F - фокусное расстояние, |a| - модуль разности азимутов или углов возвышения
ВНИМАНИЕ !!!!!
Для оффсетных антенн в формулу в качестве F надо подставлять не фокусное растояние , а растояние от конвертера до центра оффсета.
Для тех же, у кого есть достаточнно свободный доступ к антенне, вполне достаточно чисто эмпирическим путем найти наилучшее положение конвертора на мультифиде, тем более, что конкретные параметры некоторых антенн особенно китайских, предназначенных для приема в С диапазоне зачастую достаточно сильно отличаются от характеристик, заявленных в техническом паспорте, и мультифид рассчитанный по формуле, может не обеспечить достаточного качества приема.
