Ни фига се цены!!bad! Завтра у себя гляну
Pic-карты: изготовление, программирование, использование
- Автор темы Densio
- Дата начала
Densio
Профи в Сат-ТВ
Ето мне предложили набазаре закажу привезут и по таким ценам
Последнее редактирование:
Densio, достаточно двух выводов для прошивки. У меня на прогере вот посмотрел тоже тока две задействованы.

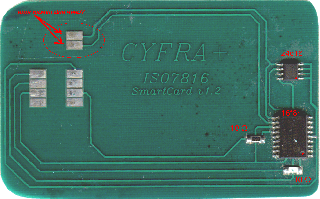

По второму рисунку - одна из точек пятый вывод памяти, вторая дорожка под чип идёт, прозвони - если шестой вывод памяти - то понятно. Выводы 5 и 6 на памяти это шина I2C, т.е. это линии SCL и SDA.
По второму рисунку - одна из точек пятый вывод памяти, вторая дорожка под чип идёт, прозвони - если шестой вывод памяти - то понятно. Выводы 5 и 6 на памяти это шина I2C, т.е. это линии SCL и SDA.
2309
Профи в Сат-ТВ
Densio,
не достаточно,посмотри слева там еще ряд контактов,задействованы 1,3,4 нога.
Это место для картоприемника а у него большое расстояние между рядами ног.
самодельную карту лучше не использовать.Дело в том ,что из за тонкого текстолита карта вкатоприемниках разных производителей болтается,и не контачит.
Лучше использовать пластиковую вафлю.
Из за того что часто дергаешь микросхемы из панелек тоже начинаются геморы.
процес перешивки такой.
1 в пик заливаешь прогу с помощью которой програмится память это называется лоадер или загрузчик.
2 потом заливаеши в память фаил ключей.
3 в пик заливаешь прошивку для карты.
Если часто будешь перешивать карту,задалбывае нажимать переключатель,так что лучше ЮСБ програмер.
но неизвестно какя прошива поддерживает виаксес 2.6
Хотя может кто и написал.
не достаточно,посмотри слева там еще ряд контактов,задействованы 1,3,4 нога.
Это место для картоприемника а у него большое расстояние между рядами ног.
самодельную карту лучше не использовать.Дело в том ,что из за тонкого текстолита карта вкатоприемниках разных производителей болтается,и не контачит.
Лучше использовать пластиковую вафлю.
Из за того что часто дергаешь микросхемы из панелек тоже начинаются геморы.
процес перешивки такой.
1 в пик заливаешь прогу с помощью которой програмится память это называется лоадер или загрузчик.
2 потом заливаеши в память фаил ключей.
3 в пик заливаешь прошивку для карты.
Если часто будешь перешивать карту,задалбывае нажимать переключатель,так что лучше ЮСБ програмер.
но неизвестно какя прошива поддерживает виаксес 2.6
Хотя может кто и написал.
sat-35
Профи в Сат-ТВ
Вот посмотри http://www.cosmos.cv.ua/index.php?categoryID=94
http://abcоm.cоm.ua/index.php?cPath=31 - по этой ссылке программаторов нет ! За такие ссылки буду наказывать. Нечего людей ганять впустую по интернету
странник
Добавлено через 21 минуту
Про программаторы уже было обсуждение можете посмотреть
http://forum.sat-expert.com/146486-post17.html
Последнее редактирование модератором:
Порылся по просторам инета и опупел как цены скачут.Голд в пластике однозначно проще .
Densio
Профи в Сат-ТВ
Да но есть и другая сторона медали, в дешових ресиверах которие понемногу стают класиком жанра из за простоти, масових продаж и не високих цен на них ето GLOBO и всё его симейство, семейство EUROSAT и другие
так вот на многих их моделях есть функции поддерхки карто приемника но его как самого невмонтировали, по моим предположением внего можно самостоятельно в монтировать две микрухи (тоисть карту) я думаю что в таком случае даже ненадо текстолит
Више я спросил о двухпортових точках если они для полноценной прошивки то можно вивести их наружу из ресивери и шить в любое времмя года
так вот на многих их моделях есть функции поддерхки карто приемника но его как самого невмонтировали, по моим предположением внего можно самостоятельно в монтировать две микрухи (тоисть карту) я думаю что в таком случае даже ненадо текстолит
Више я спросил о двухпортових точках если они для полноценной прошивки то можно вивести их наружу из ресивери и шить в любое времмя года
Последнее редактирование:
2309
Профи в Сат-ТВ
Похоже ты начинаешь фантазировать,но не хочешь читать матчасть.
Давай сначала изучим работу 24с16 .
Для начала назначение выводов страница 1.
и временные диаграммы .
http://files.ddrservice.info/Memory/i2c/24c16.pdf
Или хотя бы схему вафли http://satcom.com.au/online/cards/gold.gif
Но только так чтобы не задавать очень детских вопросов ,типа где земля,где питание,что такое MCRL и прочее.
Не хочешь читать ,тогда определись что ты будешь собирать,учитывая советы полученные в постах.
И начинай делать.
пы сы .
Эта карта для цифра плюс ресиверы Пионер и Кенвуд,а в этих ресах был встроенный телефонный модем и картоприемник для карты поплнения счета,возможно эти выводы использовались для какой то дурилки только для этих ресов и только в начале взлома.
В золотое время ВАФЛИ эти контакты никто не использовал,да и карту такую мало кто видел.
Давай сначала изучим работу 24с16 .
Для начала назначение выводов страница 1.
и временные диаграммы .
http://files.ddrservice.info/Memory/i2c/24c16.pdf
Или хотя бы схему вафли http://satcom.com.au/online/cards/gold.gif
Но только так чтобы не задавать очень детских вопросов ,типа где земля,где питание,что такое MCRL и прочее.
Не хочешь читать ,тогда определись что ты будешь собирать,учитывая советы полученные в постах.
И начинай делать.
пы сы .
Эта карта для цифра плюс ресиверы Пионер и Кенвуд,а в этих ресах был встроенный телефонный модем и картоприемник для карты поплнения счета,возможно эти выводы использовались для какой то дурилки только для этих ресов и только в начале взлома.
В золотое время ВАФЛИ эти контакты никто не использовал,да и карту такую мало кто видел.
Последнее редактирование:
Densio
Профи в Сат-ТВ
Спасибо за инфу! Я много чего хочу!
Но невсегда мои желания совпадают с моими возможностями!
--------------------------------------------------------------------
И другой вопрос по поводу программатора соло
Есть у меня текстолит но двухсторонний и оч жосткий
Завтра возму в руки бор машинку и буду питатса его обработать

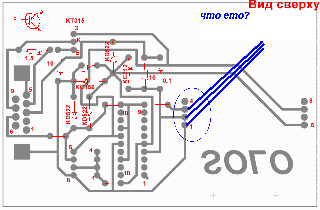

но обратно нахожу на схеме непонятние точки 3шт для чего они?
Densio
Профи в Сат-ТВ
Насколько я понял в више данном документе 24c16.pdf описана инфа о микро контрольрах на бурж язике из которого я знаю всего несколько слов
ксожеленю он мне толком и не помог нои ненавредилardon:
---------------------------------------------------------
Я спросил у гугля о картах
гугль ответил мне Подробнее о чипе 16C84 (у 16F84 с ним много общего) можно прочитать здесь (на русском языке)
--------------------------------------------------------
Щас сижу и читаю
ксожеленю он мне толком и не помог нои ненавредилardon:---------------------------------------------------------
Я спросил у гугля о картах
гугль ответил мне Подробнее о чипе 16C84 (у 16F84 с ним много общего) можно прочитать здесь (на русском языке)
--------------------------------------------------------
Щас сижу и читаю
это точки картоприёмника. Их всего восемь, три эти и четыре напротив, из которых только две задействованы, о которых ты вчера спрашивал
а тогда тебе вообще нечего куда-то лезть, все даташиты и нормальные описалова только на буржуйском языке, вернее в подавляющем большинстве на англицком.
2309
Профи в Сат-ТВ
Ты не внимательно читаешь,или вообще не читаешь,или читаешь только ту страницу что на мониторе открылась.
вот уже говорилось об этом.
вот посмотри как у него ноги широко расставлены
http://multisim-ekb.net.ru/assets/plugins/watermark/watermarked.php?src=assets/images/proger1.jpg
А описаний на русском языке и никогда и небыло,все всю жинь читают на английском языке.
В совковые времена приходилось выписывать журналы Типа "Радио" болгарские,польские,немецкие ,чтоб побольше инфы получить.
Самое главное! Рисунок платы сделан для "Утюжной"технологии!
Обрати внимание плата в зеркальном отображении!
Для того что бы пилить ее бормашиной надо в графическом редакторе ее перевернуть!
Последнее редактирование:
KIV-62
Профи в Сат-ТВ
Интересно,я что то пропустил,тогда ради
спортивного интереса надо доставать с
полки програматор и вспоминать молодость.
Densio
Профи в Сат-ТВ
Колеги Я тут тоже чото приметил в вразделе Cams & Smartcards есть прошики
источник буржуйский вот адрес ________http://www.najmsat.com/
кто может проверить скажите чото локовое там?
