Проблема Evo700 Jtag

A

ass77

Профи в Сат-ТВ
Попробуйте при включении удерживать нажатой кнопку POWER. Загорится надпись "boot". Отпустите кнопку и лейте прошивку.
Если так не получается, то скорее всего у Вас поврежден бут. Тогда только JTAG.

Yaro

Yaro

Профи в Сат-ТВ
search

search

Профи в Сат-ТВ
hunter написал(а):
Ищу схему подключения на материнке к JTAG .Спасибо .
Нажмите для раскрытия...

Распайка разъема такая-же как в OpenBox 7** серии или других ресиверов с проц. Conexant:1и2 -3,3В.5-TDI. 7-TMS. 9-TCK. 13-TDO.Четные ,начиная с 4 -GND.

H

hunter

Любитель Сат-ТВ

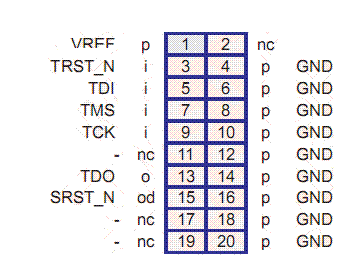

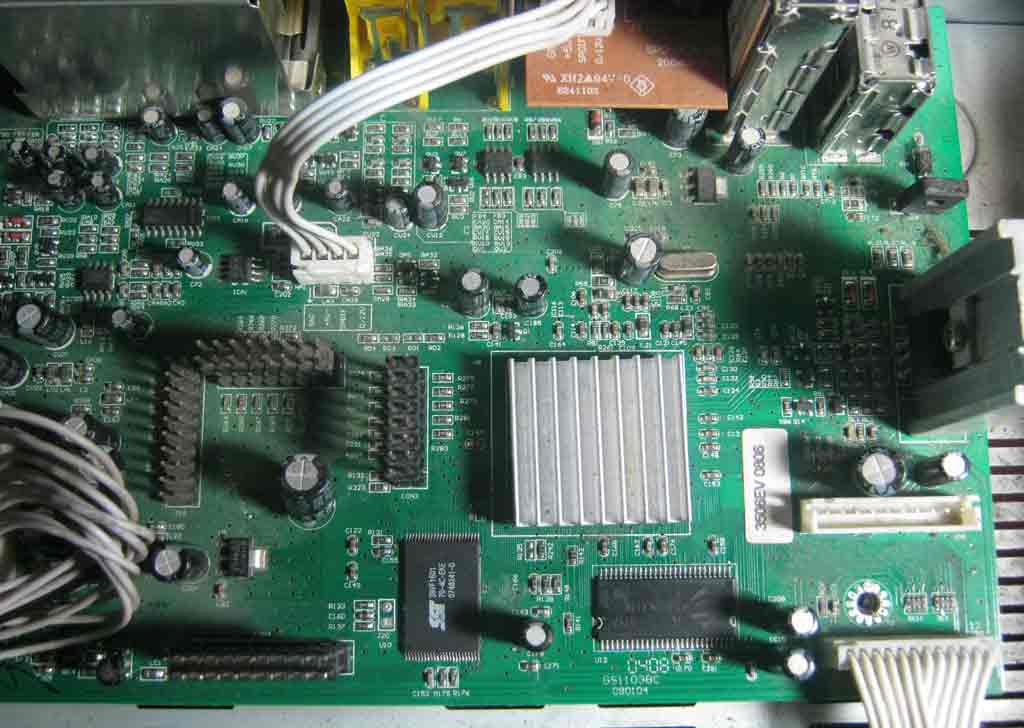

Всем спасибо за помощь.Разобрался, JTAG если смотреть на фото самый левый,тот который ближе к разьему Б/П .Распиновку выкладываю ниже:

P

pipez

Новичок
Куплю готовый,проверенный,заведомо рабочий JTAG для Evo700
icq 483854145
Есть дохлые,надо чинить.

Yaro

Yaro

Профи в Сат-ТВ
Cегодня успешно поработал с ЕВИком 700 по ЕЖТАГу, все нормально,
все можно слить/стереть/залить, будет работать. У мене все получилось при работе с ЕВО как ресивера, да и модемы тоже можно клонировать, как оказалось...!good!

Лог работы (тольки считывание) цепляю, дальше все и так стало понятным, так что больше ничего не сохранял...


Вложения

  • Log raboty s EVO 700S.rar
    2,8 KB · Просмотры: 116
rasam

rasam

Профи в Сат-ТВ
Yaro написал(а):
Cегодня успешно поработал с ЕВИком 700 по ЕЖТАГу, все нормально,
все можно слить/стереть/залить, будет работать. У мене все получилось при работе с ЕВО как ресивера, да и модемы тоже можно клонировать, как оказалось...!good!

Лог работы (тольки считывание) цепляю, дальше все и так стало понятным, так что больше ничего не сохранял...
Нажмите для раскрытия...
Неужели смог 23 прошивку клонировать?
Если конечно пациент до это уже был клоном -- то возможно получится... Если просто прошит и активирован -- не верю...
Сколько заняло по времени прошивка через джитаг?
ЗЫ. прочитать один блок -- это не всё...
ЗЫЫ. помоему, клонирование ево уже не актуально...есть лучше и дешевле...

Yaro

Yaro

Профи в Сат-ТВ
rasam написал(а):
Неужели смог 23 прошивку клонировать?
Нажмите для раскрытия...
Нет. Просто не было такого задания. Да я и не интересовался, какая там прошива. Рес поступил перешитым в модем. Задача была проверить, можно ли на нем что-либо сделать ЖТАГом. Так что я считал бут, стёр флешь, залил бут, потом все остальное по ком-порту...Ничего особенного, зато выяснил для себя нюансы работы с Конексантами.

Yaro

Yaro

Профи в Сат-ТВ
Вот материалы, нужные для работы с ЕВО 700. Описание и все необходимое для работы - в архиве...

Отдельное спасибо сайту телесат.ру и sergiuss-у.

Вопросы - сюда.


Вложения

  • How_To_EJTAG_TT - EVO-700S.rar
    1,5 MB · Просмотры: 255
A

atlas5000

Профи в Сат-ТВ
буквальбо 30мин как поднял труп, горели две точки и все

---------- Сообщение добавлено в 15:42 ---------- Предыдущее сообщение размещено в 15:40 ----------

попытка проджитачить никак, перебросил флешку с boot 64 - причем не родную > SST 39VF160

S

shveps21

Новичок
Флешку определяет, при попытке стереть 1 сектор пишет ошибка не стирает первый сектор.Опять коннект делаю , все повторяю раз 10 может и стереть но бут не хочет литься на 45-60 процентах все слетает . Что за хрень ???? Кто подскажет??? Джетаг на микросхеме
