шаринг без пк с роутером TP-Link TL-MR3420 и 3220

garynych · 4 Апр 2012

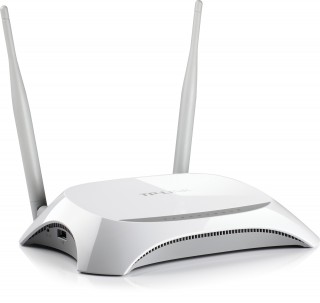

Взамен старичка dir 320,прикупил этого зверя для шары и не только…

Беспроводной маршрутизатор TP-LINK TL-MR3420 3G/3.75G позволяет быстро создать беспроводную сеть со скоростью передачи 300 Мб/с и поддержкой мобильных модемов 3G/3.75G. При подключении USB-модема UMTS/HSPA/EVDO к маршрутизатору, пользователь получает Wi-Fi доступ к интернету в любом месте, где доступны сети 3G/3.75G. Теперь во время путешествий в поезде, отдыха на природе или пребывания на строительной площадке Вы можете наслаждаться надежным беспроводным соединением, отвечающим всем Вашим требованиям.

не стал включать на родной прошивке,а сразу прошил его прошивкой с mpcs от уважаемого DANtes`а прошиваеться через web морду в upgrade firmware
с 3g модемом е1550,интернет поднял за 30 сек... dir 320 минимум поднимал за 60 сек.
за всё время,ни одного глюка или ещё чего,работает как часы !!!
меня,лично себе,русифицировал,но и по буржуйски всё предельно ясно... покупкой очень доволен,про dir 320 даже не вспоминаю... поставил его на первый этаж,он к этому присасывается по wifi и шурик, предкам раздаёт...

Прошивки от 30.08.2011 для роутеров TL-MR3220-3420v1:
Основные изменения касаются работы с USB-модемами.
+русификатор

garynych · 4 Апр 2012

Лично мне,жалко его вскрывать (да и марочится лень...) и выводить ком порт ... так что просто воткнул в него активный usb hub+usb модем+usb com переходник! но если уж, Вам приспичит всё таки его вывести,то вот:

сюда подключаем через преобразователь уровня естественно
ещё нужно будет:
Для стабильного подключения по последовательному порту, Вы должны припаять резистор сопротивлением 10кОм между TX и 3.3V пином, в таком состоянии он называется подтягивающий резистор. Это необходимо сделать потому, что реальный пин TX соединен с делителем напряжения - (2 x 5.6кОм) вместе с конденсатором, соединены между реальным пином TX (дорожка идущая от чипа) и выходным первым пином TX, который используется для подключения разъема на плате.

garynych · 4 Апр 2012

маленький примерчик настройки

garynych · 4 Апр 2012

Поправил скрипт,для того что бы mpcs стартовала с роутера,а не скачивалась каждый раз из интернета...

для того что бы не качалась mpcs нужно :
для начала скачать программку winSCP, нужна что бы попасть в роутер...
Значит так, с http://file.oboz.ua/files/vf4ce98ffc...1121233244.bz2
(ссылку на файл копируйте из скрипта,так как эта обрезается...)
скачиваем файл,переименовываем в mpcs.bz2
и копируем его в роутер по пути /etc/mpcs ! и меняем ему атрибут на 0755
затем в /usr/sbin, в файле mpcs_еxt изменяем на то что ниже ...
перезагружаемся... и mpcs стартует уже сразу из роутера,не скачивыясь из интернета...

настройки usb com переходника в скрипте для переходников на микросхеме pl2303 !

Код:

#!/bin/sh

CONFDIR=/etc/mpcs
PINGIP=8.8.8.8
#HTTP=http://file.oboz.ua/files/vf4ce98ffc2962f_20101121233244.bz2
HTTP_CP210X=http://file.oboz.ua/files/vf4e2d8b778fc6b_2011725182751.bz2
HTTP_FTDI=http://file.oboz.ua/files/vf4e2d8bf711714_2011725182959.bz2
HTTP_PL2303=http://file.oboz.ua/files/vf4e2d8c2149009_2011725183041.bz2
LSMPCS=$(ls /tmp | grep "mpcs")

CP210X=0
FTDI=0
PL2303=1

usb2com() {
if [ "$CP210X" != "0" ] ; then
	wget -P /tmp "$HTTP_CP210X"
	bunzip2 /tmp/vf4e2d8b778fc6b_2011725182751.bz2
	mv -f /tmp/vf4e2d8b778fc6b_2011725182751 /tmp/cp210x.ko
	insmod usbserial >/dev/null 2>/dev/null
	insmod /tmp/cp210x >/dev/null 2>/dev/null
elif [ "$FTDI" != "0" ] ; then
	wget -P /tmp "$HTTP_FTDI"
	bunzip2 /tmp/vf4e2d8bf711714_2011725182959.bz2
	mv -f /tmp/vf4e2d8bf711714_2011725182959 /tmp/ftdi_sio.ko
	insmod usbserial >/dev/null 2>/dev/null
	insmod /tmp/ftdi_sio >/dev/null 2>/dev/null
elif [ "$PL2303" != "0" ] ; then
	wget -P /tmp "$HTTP_PL2303"
	bunzip2 /tmp/vf4e2d8c2149009_2011725183041.bz2
	mv -f /tmp/vf4e2d8c2149009_2011725183041 /tmp/pl2303.ko
	insmod usbserial >/dev/null 2>/dev/null
	insmod /tmp/pl2303.ko >/dev/null 2>/dev/null

fi
}

while true ; do
sleep 5
ping -c 2 -s 10 -q "$PINGIP" >/dev/null
if [ $? = 1 ]; then
	sleep 5
else
        if [ "$LSMPCS" == "mpcs" ] ; then
                killall -9 mpcs >/dev/null 2>/dev/null
                /tmp/mpcs -c "$CONFDIR" &
                break
                exit 0
        else
                cp -f /etc/mpcs/mpcs.bz2 /tmp/
                sleep 3
                bunzip2 -f /tmp/mpcs.bz2
                chmod +x /tmp/mpcs
                usb2com
                /tmp/mpcs -c "$CONFDIR" &
                break
                exit 0
        fi
fi
done

удачи...

---------- Сообщение добавлено в 22:37 ---------- Предыдущее сообщение размещено в 22:34 ----------

Внимание !!!

Добавлю, прошивка на OpenWrt от DANtes`a ставиться через web морду,обновления от него же,так же... а вот обратно прошивать роутер оригинальным образом можно с помощью tftp или MTD метода, но ни в коем случае не прошивайте через Web-интерфейс. Иначе Вы рискуете получить "кирпич" вместо роутера. подробнее читаем на wiki...

так что,если вам не нужен mpcs,или вы не уверены, то подумайте хорошенько...

Для тех, у кого "левый" usb com переходник... (тот,что типа на pl2303, а на самом деле, на чипе ch341), роутер, его не знает,скачиваем файл и читаем install
ch341

garynych · 5 Апр 2012

если у кого то,чо то глюкануло,и не можете попасть в web интерфейс
реанимация...

garynych · 5 Апр 2012

Замечен маленький глюк,в работе прошивки... при настройке wifi,если канал оставить в положении auto,то после перезагрузки роутера,wifi не работает... :evil: так что, канал wifi,нужно присвоить определённый... тады всё пучком

garynych · 5 Апр 2012

мониторчик mpcs

что бы понять,почему нет кина...

garynych · 5 Апр 2012

Конфиги,mpcs в прошивке уже есть,редактируем по себя... или вот, выкладываю, примерчик на +++

mpcs.config

Код:

[global]
Nice = -2
LogFile = /dev/null
ClientTimeout = 10
ClientMaxIdle = 99999
CacheDelay = 120

[monitor]
Port = 988
NoCrypt =127.0.0.1
NoCrypt = 1.0.0.0-255.255.255.255
AULow = 120
MonLevel = 4

[serial]
Device = auto://tuner@/dev/ttyUSB3?delay=2&timeout=500 # usb com переходник (№ порта,ставим свой)
# Device = tuner@/dev/ttyS0?delay=2&timeout=1500 для встроенного com порта

P.S. знак #, говорит о том,что строчка не активна...

mpcs.server

Код:

[reader]
Label = HTB+
Protocol = newcamd
Key = 0102030405060708091011121314
Device = сервер,порт
Account =логин,пароль
CAID = 0500
IDENT = 040600
Fallback = 0
Group = 1
ReconnectTimeout = 20
InactivityTimeOut = 15

mpcs.user

Код:

[account]
User = tuner
Pwd = tuner
Group = 1
IDENT = 0500:040600


[account]
User = monitor
Pwd = monitor
Uniq = 0
Group = 1

настройки для MPCSMon2.exe такие:
ip адрес : 192.168.1.1 порт: 988 логин: monitor пароль: monitor
кликаем на подключение... и смотрим что там происходит...

garynych · 6 Апр 2012

Cварганил скриптик на кнопку QSS, при нажатии на неё, mpcs, перегружается...
можно,конечно по грамотнее было, сварганить,но и так сойдёт...

Код:

#!/bin/sh
if [ "$ACTION" = "pressed" ]; then
        if [ "$BUTTON" = "wps" ]; then
              killall -9 mpcs >/dev/null 2>/dev/null    # убиваем
	       rm /tmp/mcps.mem >/dev/null 2>/dev/null
	       rm /tmp/*.fifo >/dev/null 2>/dev/null
              sleep 3                                                 # это пауза,можно поменьше сделать...
              mpcs_ext &                                           # запускаем
              break
             exit 0
         fi
fi
done

создаем на рабочем столе текстовый документ и помещаем это дело,в него...
затем обзываем файл buttons (без всяких там .txt)

и помещаем его,через winSCP, в /etc/hotplug.d/button теперь при нажатии qss, mpcs должна перезапускатся,так же,как если бы мы её, перезапускали, через web морду...

superpuper · 6 Апр 2012

атрибут файла менять на 755?

garynych · 6 Апр 2012

superpuper написал(а):
атрибут файла менять на 755?

1. http://forum.sat-expert.com/kardsha...om-tp-link-tl-mr3420-i-3220-a.html#post389672

2. файлу buttons не нужно...

garynych · 6 Апр 2012

Кому нужно,что бы помимо mpcs, ещё и модуль usb com сидел в роутере,то вот пример для pl2303:

Код:

#!/bin/sh

CONFDIR=/etc/mpcs
LSMPCS=$(ls /tmp | grep "mpcs")

insmod usbserial >/dev/null 2>/dev/null                    #запуск модуля юсб-ком
insmod /etc/mpcs/pl2303.ko >/dev/null 2>/dev/null  #запуск модуля перходника

while true ; do
sleep 5
        if [ "$LSMPCS" == "mpcs" ] ; then
                killall -9 mpcs >/dev/null 2>/dev/null
                /tmp/mpcs -c "$CONFDIR" &
                break
                exit 0
        else
                cp -f /etc/mpcs/mpcs.bz2 /tmp/
                sleep 3
                bunzip2 -f /tmp/mpcs.bz2
                chmod +x /tmp/mpcs
                /tmp/mpcs -c "$CONFDIR" &
                break
                exit 0
        fi
done

даю все 3,что бы не мучались...

Вам нужно всего лишь,закинуть свой модуль в /etc/mpcs/ и присвоить атрибут 0755 ...

garynych · 6 Апр 2012

забыл, что бы кнопка qss заработала, сперва создаём buttons но внутри

Код:

#!/bin/sh
logger $BUTTON
logger $ACTION

нажмите кнопку,затем в telnet даем комманду logread. должно в ответ прийти

Jan 1 00:01:15 OpenWrt user.notice root: wps
Jan 1 00:01:15 OpenWrt user.notice root: pressed
Jan 1 00:01:16 OpenWrt user.notice root: wps
Jan 1 00:01:16 OpenWrt user.notice root: released

если увидили,то уже заменяем на скрипт,что выложил ранее...

PS если и так не работает,то ещё в telnet даем по очереди,комманды

uci add system button
uci set system.@button[-1].button=wps
uci set system.@button[-1].action=released
uci set system.@button[-1].min=1
uci set system.@button[-1].max=3
uci commit system

rasam · 7 Апр 2012

Горыныч -- молодец... всё описал...
Но можно использовать не только ТП-3220.... а ещё ДИР620, ДИР412 (эти все с ЮСБ портом)... ТП740,741,743 -- эти без(хотя при руках -- можно и юсб вних всунуть...но всё равно прийдётся БП помощнеее ставить)...они могут прекрасно работать вай-фай клиентами вместо ЮСБ вай-фай свистков...
Это там, где сеть уже не проложить, а тюнеру по лан нужно ключики... а там ещё и телеку, медиа плееру нужна сеть... так что в качестве вай-фай -- сила...
ЗЫ... Во все эти роутеры ком-порт ставиться... так что мпсс и тюнера с комом тоже прекрасно работают...

konstantin56 · 8 Апр 2012

Добрый день.У меня вопрос по постам#12 и 13.А не подскажете зачем это все нужно? У меня рутер TL-MR3420 c USB портом для 3G модема и я все это не проделывал. Прописал рутер согласно мануалу через комп и подключил к ресу DIGILINE7000HD через Rj45 кабелю и шара отлично работает по MCamd 5.25. Может это улучшит работу шары? В компах не особенно разбираюсь. СПАСИБО.

папараци · 8 Апр 2012

konstantin56, Это для старых ресиверов ,без LAN.

garynych · 13 Апр 2012

Уточню некоторые ресиверы туго с етим работают
MAX232 РУЛИТ

то что, max`ы,рулят, не спорю.....

как то,от нечего, делать,заморачивался (проверял,на 3420,что к чему) вот результат:
к561лн1,лн2 (10 кОм), max3232cpe+ (11кОм), max 232cpe (питания от консоли не хватило,ей надо около 5v,так что запитал от внешнего источника) 10 кОм,еще было пару старых,дата кабелей от siemens, так же, всё гуд ...(микрухи там sipex sp3238E на втором sipex SP3203ECY) 10 кОм . Ещё хочу сказать,что если прозвонить обе ноги rx и tx на ноги процессора(86 и 87), если есть прямая связь, значит резистор не нужен (проверялось на 3220 v1.2)

Код:

MR3220v1.2
SJ1-Rx 	SJ1 Pin2 	SJ1 Pin2 	86 	overriden by tty-kernel module
SJ1-Tx 	? 	        SJ1 Pin1   87 	overriden by tty-kernel module

но лично себе сделал usb com ,скрестив usb дата кабель для мобилы с преобразователем........
(usb дата кабель(pl2303)+преобразователь(max232cpe)=usb com переходник для шары

PS рес у меня euston 5000 pvr

garynych · 21 Апр 2012

Инструкция с правильной...

garynych · 2 Июн 2012

набросал скриптик для того,что бы можно было посмотреть уровень сигнала сети...
скрипт делал под свой e1550
итак ,закинуть в /mnt ,присвоить атрибут 0755 и открыв putty,набрать /mnt/signal и вот результат...

signal

sat78 · 14 Июн 2012

настройка шары на Sat Integral 9100HD

всем привет! как мне настроить шару на данном тюнере? есть всё-роутер модем 3G от Интертелеком а ума нет всё это пристроить! с чего начинать?
