VALLL
Профи в Сат-ТВ
Солидарен с Gesha..
А с чего всё началось? Сразу обрубило или как?
Попробуй без свича "V" поляризацмю выудить и уже прояснишь - что косячит...
Схемы подключения для просмотра нескольких спутников
А с чего всё началось? Сразу обрубило или как?
Попробуй без свича "V" поляризацмю выудить и уже прояснишь - что косячит...
Ну кабель отпадает,так как напрямую если подключать,то сигнал 100%,а мультисвитч использовали несколько,вечером взял TeknikSat,тоже самое.Вы не могли бы подсказать,может и правда в подключении дело,как правильно мне это сделать.Спасибо!
---------- Сообщение добавлено в 08:26 ---------- Предыдущее сообщение размещено в 08:24 ----------
После того,как поменял мультисвитч,пропал сигнал H ,а заработал VL....ума не приложу...
VALLL
Профи в Сат-ТВ
Дык, ясен пень, что дело в свиче! Раз после замены перестал одну поляризацию выдавать. Правильно товарищи гутарят - либо подключение неправильное, либо свич - нерабочий.
До замены показывал только горизонталь,после замены только вертикаль.Попробовал через сплиттер подключить,горизонталь отказывается показывать.Стоит quattro LNB.если есть возможность стучитесь в скайп,все таки вы профи) skype-nobil1117
---------- Сообщение добавлено в 10:14 ---------- Предыдущее сообщение размещено в 10:11 ----------
подключение от quattro к свитчу правильное,все по диапазонам и поляризациям,а вот на счет тюнера можно поподробней?тюнер стоит euromax em777
---------- Сообщение добавлено в 10:16 ---------- Предыдущее сообщение размещено в 10:14 ----------
Ловим Turksat 42
Поймал второй тарелкой Hotbird все заработало
ardon:А Turksat так же вертикаль только
nobel565, начинать нада с того, что выдать какую-то информацию по делу. Во-первых где ты находишься и каков диаметр зеркала. Ибо если посмотреть на таблицу частот спутника и его карты покрытия то можно видеть что в горизонтальной поляризации практически всё светит восточным лучём, в вертикальной - почти всё на запад. Соответственно в зависимости от места приSма и калибра посудины возможны варианты. Потому проверить сигнал на всех выходах головы непосредственно, после если всё там ОК на входах свитча. Если и там порядок, то т.к. мы не знаем уровня твоей квалификации в этом вопросе рисуй схему что как и куда подключено, указывай модели конвертеров и останется только проверить ещё правильность установок в ресиверах. Ибо, в очередной раз повторяя, что чудес не бывает, можно исписать много страниц а окажется что всего-навсего антенна настолько неточно настроена, что одна из поляризаций более слабого у тебя луча просто теряется в кабеле......
Здравствуйте, есть небольшой ребус, но мне кажется его нельзя решить на данном оборудовании (
Есть следующее оборудование:
Антенна всеволновая 3-х диапазонная (Дельта) - 2 штуки
Усилитель эфирного диапазона - 1 штуки
Каскадируемый мультисвич проходной TERRA ф501 с питанием - 3 штуки
Мультисвич проходной TERRA MS553, без питания - 2 штуки
Мультисвич оконечный TERRA MS554, без питания - 3 штуки
Дисплексор - 32 штуки
Антенна спутниковая офсетная D600 - 2 штуки
Конвертер спутниковый - 2 штуки
Спутниковый ресивер - 32 штуки
Карта САМ Триколор-ТВ - 32 штуки
Модулятор TERRA MT 29 - 1 штука
Стабилизированный блок питания питания 12v - 1 штуки
Стабилизированный блок питания питания 18v - 3 штуки
Необходимо на крыше установить эфирные и спутниковые антенны. И раздать этот сигнал на 32 точки. Антенны на 5 этаже, розетки на первом - 12, на втором - 12, на 3 - 8 штук. Через модулятор, наверное, будет раздаваться какой то AV сигнал. Спутник только триколор. TERRA ф501 - это скорее всего Terra SA501, т.е. усилитель.
Помогите, хоть примерно собрать рабочую схему из этого оборудования!
Есть следующее оборудование:
Антенна всеволновая 3-х диапазонная (Дельта) - 2 штуки
Усилитель эфирного диапазона - 1 штуки
Каскадируемый мультисвич проходной TERRA ф501 с питанием - 3 штуки
Мультисвич проходной TERRA MS553, без питания - 2 штуки
Мультисвич оконечный TERRA MS554, без питания - 3 штуки
Дисплексор - 32 штуки
Антенна спутниковая офсетная D600 - 2 штуки
Конвертер спутниковый - 2 штуки
Спутниковый ресивер - 32 штуки
Карта САМ Триколор-ТВ - 32 штуки
Модулятор TERRA MT 29 - 1 штука
Стабилизированный блок питания питания 12v - 1 штуки
Стабилизированный блок питания питания 18v - 3 штуки
Необходимо на крыше установить эфирные и спутниковые антенны. И раздать этот сигнал на 32 точки. Антенны на 5 этаже, розетки на первом - 12, на втором - 12, на 3 - 8 штук. Через модулятор, наверное, будет раздаваться какой то AV сигнал. Спутник только триколор. TERRA ф501 - это скорее всего Terra SA501, т.е. усилитель.
Помогите, хоть примерно собрать рабочую схему из этого оборудования!
nemon911, какие конвертеры? Назови модель.

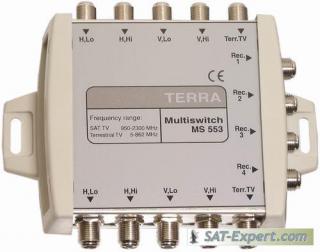

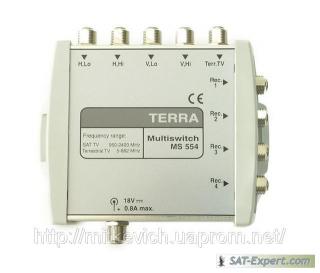

553+554= 5шт по 4 выхода, итого 20 ресиверов можно подключить.
---------- Сообщение добавлено в 03:26 ---------- Предыдущее сообщение размещено в 02:22 ----------
---------- Сообщение добавлено в 03:28 ---------- Предыдущее сообщение размещено в 03:26 ----------
В помощь http://www.terraelectronics.com/Pub/Temp%5C6_MS553_MS554P_r.pdf
553+554= 5шт по 4 выхода, итого 20 ресиверов можно подключить.
---------- Сообщение добавлено в 03:26 ---------- Предыдущее сообщение размещено в 02:22 ----------
---------- Сообщение добавлено в 03:28 ---------- Предыдущее сообщение размещено в 03:26 ----------
В помощь http://www.terraelectronics.com/Pub/Temp%5C6_MS553_MS554P_r.pdf
Абдилхамидов Р.
Пользователь

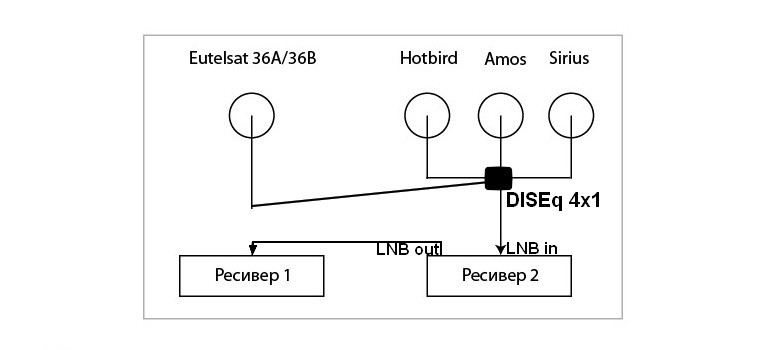

Подскажите, пожалуйста, какое устройство туда нужно, см. http://prntscr.com/5k48t3
Уточнение: ресиверы одновременно работать не будут
Уточнение: ресиверы одновременно работать не будут
Абдилхамидов Р.
Пользователь
а это нормально, что корпус входа LNB in на ресивере 2 (на схеме выше) током бъет даже при вынутом из розетки (!) шнуре питания?
Абдилхамидов Р.
Пользователь
не, по рукам при откручивании кабеля, - очень неприятно ). Я в перчатках докручивал. Кстати, показывает всё нормально на двух ресиверах.
Заземляйте антенну, изолируйте оплётку коаксиального кабеля и места соединений кабеля от любых металлических деталей, конструкций.
VALLL
Профи в Сат-ТВ
Чутка добавлю... И хозяину ресивера на запястья руки (или ноги, на его усмотрение) браслет с цепью для собаки, а второй конец приспособления к батарее....:rofl:!good! Тогда 100 % не будет доставать ток.
ЭТО НЕ РЕШЕНИЕ ПРОБЛЕМЫ !!! Не дай Бог, детвора возьмётся за оплётку и батарею, или ещё что!!! Надо это решать кардинально!!! Это просто опасно!!:nono:
А ежели серьёзно, то так, естесссна, не должно быть, это и коню понятно. Такая же хрень была и у меня однажды. И било реально 220 В !!! Но било тогда, клгда я одной рукой держал корпус ресивера, а второй откручивал F- коннектор кабеля от него. И в тот момент, когда я открутил коннектор и отсоединил его от гнезда ресивера, меня шарахнуло . После распросов хозяина я выяснил, что при ремонте этой квартиры ребятки что то напутали с силовой проводкой. У него и вода в ванной била током!!! Я предложил ему найти этих "молодцев" и переделать их косяки. Был я там спустя пол года - всё было устранено и я спокойно работал. Что там было, я не смог получить ясного ответа. Но проблема ушла.....
ПЫ.СЫ. Другое дело, ежели это бьёт сам ресивер, а не по кабелю прибегает 220.... Сначала начни с него. Или включи другой рес к этому кабелю и к этой розетке, или этот рес подключи у себя дома или у соседа и посмотри - решится ли проблема .....
Если дело в ресивере - копай БП оного....
Померь напругу между корпусом реса и батареей, то бишь землёй.
Последнее редактирование:
на корпусе ресивера присутсвует потенциал
http://tehpoisk.ru/articles/zazemlbytteh
http://tehpoisk.ru/articles/zazemlbytteh
Абдилхамидов Р.
Пользователь
бьет ведь даже при отключенном от сети проводе питания, вот это я не могу понять, может кондеры там какие, так что скорее всего не в проводке дело
VALLL
Профи в Сат-ТВ
Да нет, именно в ней. где то силовая проводка касается кабеля от антенны.
