Сегодня продолжал выстраивать левое крыло мультифида.
Начал с того, что заменил Титаниум с пластиной на описанный выше EHKF с директором,
сняв его с позиции 31.5*Е.
Спектр Титаниума в позиции 4*W (фокус 13*Е) вы можете видеть постом выше.

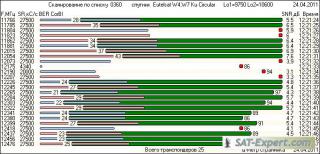

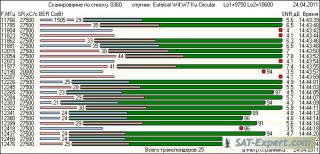

А это спектр EHKF-7101а с директором при настройке его на Амос:
Как видите, максимальный SNR вырос на 0.9дБ - до 8.3дБ, а SNR "украинского"
транспондера вырос на 1.2дБ - до 6.7дБ !good!
В позицию на спутник 31.5*Е поставил просто EHKF-7101а.

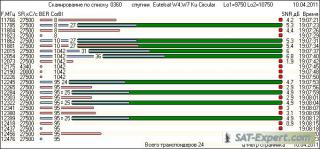

Но уровень сигнала, хотя интересующий меня транспондер 12090МГц и был залочен, оставлял желать лучшего:
[OFF]Вот не помню кто первый предложил "носик" от строительного клея (силикона и т.п.) использовать
как ДО для LNB... Помню только, что некий гуру сильно над человеком потешался и предал его
вместе с его рацпредложением анафеме...
Но не будем о грустном... Лучше поговорим о хорошем !yea! [/OFF]
Взял я "носик" и просто приставил его к штатному облучателю конвертера.

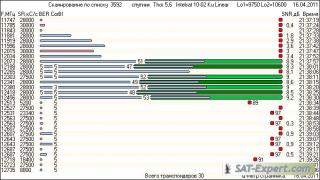

И как вы думаете изменился уровень SNR ? Смотрите сами:
Уровень SNR возрос на 2.2дБ ! С 6.4дБ до 8.6дБ. Плюс с хорошим качеством залочилось ещё 4 транспондера !good!
Очень меня это порадовало, т.к. фокус отстоит по азимуту на 23.4*, да и стёкла гасят сигнал...
Порадовало, но не остановило.
Я выше писал, и приводил видео ролик о том, как можно ещё чуть-чуть поднять SNR - нужно

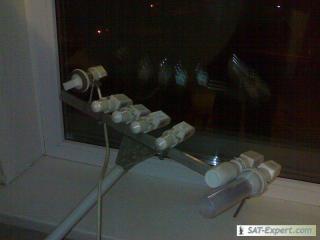

установить блокирующий "зазеркальные" шумы директор. Вот я и тут добавил такой девайс:

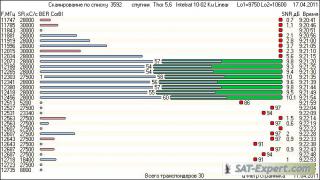

Сравните с предыдущим спектром - прирост составил около 0.4дБ.
Итого, с 6.4дБ SNR был поднят до 9дБ, т.е. на 2.6дБ !good!
Ещё я вчера настроил Тор в позиции 0.8*W, но об этом уже утром...
