GSLF-21
.
Следующий конвертер меня расстроил
И не потому, что в нём без царя в голове похазяйничал "настройщик".

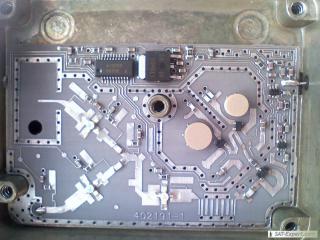

Ему, видимо сказали, что усиление связи с ДР путём напайки "объёма" на МПЛ повышает уровень опорного сигнала гетеродина, так он на всё, на что можно, понапаивал припоя:
Там, где красные стрелки, эффект положительный, там где синие - отрицательный
Потом, видимо при включённом питании, "подстроил" входную цепь Н канала, отодрав треугольничек в месте, которое показано зелёной стрелкой.
И... статикой пробил входной полевик. Я так думаю
ardon:

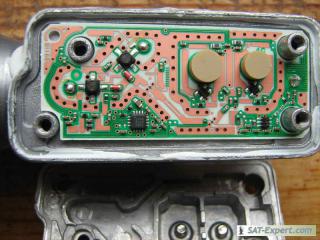

Схемотехнику такой конструкции LNB мы рассматривали в этой теме раньше, поэтому только ещё раз отмечу, что смеситель собран по мостовой балансной схеме, в которой симметричный мост нагружен на УПЧ с противофазным входом, который, собственно говоря, и осуществляет преобразование сигнала на первую ПЧ. Достоинство такой схемы - почти полное (при сбалансированном мосте) подавление шумов гетеродина !good!

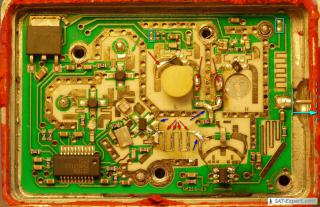

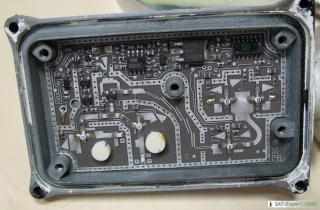

А огорчило меня место подключения платы электроники к выходному разъёму
(показано голубыми линиями).

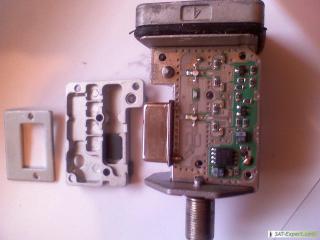

Здесь центральный штырь коаксиального разъёма на протяжении указанном голубой стрелочкой интенсивно излучает, рассеивая мощность выходного сигнала.

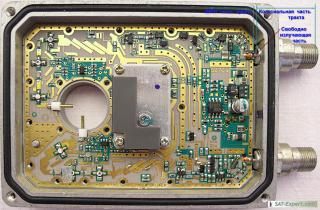

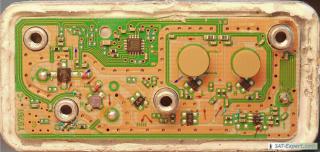

Сравните с качественным LNB:
Видите насколько меньше зона паразитного излучения?
Кстати, посмотрите, как на нижнем полосовом фильтре грамотно путём напайки поднят уровень сигнала и как подняты верхние частоты и на нижнем и на верхнем ПФ путём аккуратного подрезания центральных полуволновых резонаторов.
Думаю, качество четвертьволновых зондов не оставит вас равнодушными !good!
А вот острый разворот между первым и вторым каскадами МШУ Н канала - явный просчёт конструкторов. Пришлось даже ставить локальный экран для предотвращения самовозбуждения усилителя
Но вернёмся к нашему GSLF-21.

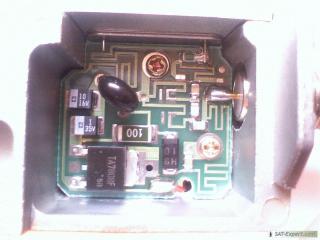

Литьё у него хорошее, волновод длинный, есть пазы для установки пластинки-деполяризатора сигналов с круговой поляризацией.
Ну, а то, что наши дальневосточные друзья не поставили всего 2 блокировочных конденсатора, говорит о том, что схемотехника продумманная до мелочей и экономить там больно не на чем :snooks:
Видимо "в отместку" за это они поставили укороченный выходной разъём, обеспечив для выходного сигнала повышенное индуктивное сопротивление резьбы в корпусе и возможность рассеяния с длиннючего неэкранированного штыря разъёма...
