Первый
альфа-релиз для оригинального софта Octagon.

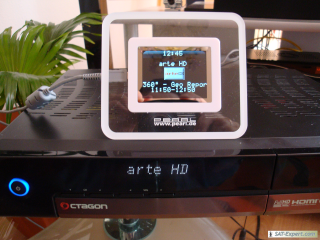

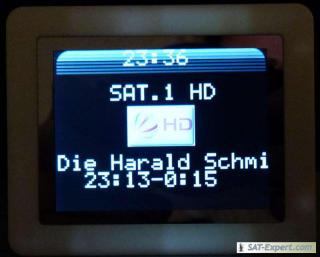

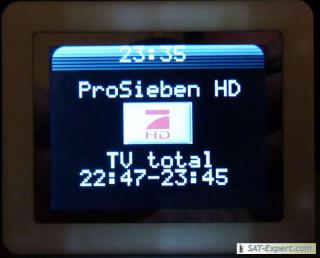

С помощью этого плагина у нас появится полноценный дисплей как у дримбокса с показом пиконов, ЕПГ и времени. !good!
Установка как обычный плагин. Пиконы для Astra 19.2 присутствуют в архиве, но они не буду установлены автоматически с плагином, так как они требуют очень много места (4MB) в Flash ресивера.
Плагин ищет пиконы в следующих директориях в таком порядке:
USB1/picons
USB2/picons
USB3/picons
HDD/picons
/var/etc/picons
Если вы распакуете Zip архив на USB флешку, то вы получите две папки plugin и picons на флешке. Это означает что если вы после установки плагина не удалите флешку, то пиконы будут присутствовать. Позже вы должны сами решить, куда положить директорию с пиконами
picons. HDD не советую, так как HDD тогда работает постоянно.
Плагин распознает и показывает воспроизведение записанных файлов. Показ текущей записи будет позже. В связи с текущей реализацией плагина текст обновляется каждую минуту. Поэтому на дисплее происходят постоянные действия; я нахожу это не так уж и плохим. Самое большое преимущество актуальной реализации-очень низкая нагрузка на CPU и быстрое обновление содержимого дисплея при переключении каналов (в сравнении с sofat3sters youtube Video - там длится переключение достаточно долго, также как и в других реализациях плагина ).
Пиконы находятся в Titan формате, потому что он позволяет легко реализовать это. Однако с технической стороны это имеет недостаток, так как работает только со спутниковым ресивером. В будущем планируется переделать все, на формат пиконов Enigma2 .
Чтобы плагин работал, Pearl дисплей
должен находиться в Hack режиме. Который включается через 10 секунд на USB автоматически (или вы нажимаете M на обратной стороне в течении 3 сек.). Плагин будет тогда управлять дисплеем самое позже после1 минуты после старта Hack режима.
Теперь как установить Hack режим на дисплей.
Что нам нужно?
- Дисплей Pearl-DPF, этот или этот. Оба одинаковые. Первый можно заказать только 1 штуку за раз, второй можно заказать сколько душе угодно или на сколько у вас хватит денег
- Хороший USB-кабель. Не используйте кабель который идет вместе с дисплеем. Для работы он еще кое как сгодится но для заливки софта лучше воспользоваться хорошим, для большей уверенности в успехе!
- Этот архив Pearl_DPF_hackfin_firmware_bootflasher.zip
- Windows. К сожалению - для Linux системы нет (пока) Flashtool. Протестировано на Windows XP и Windows 7.
И так:
- Не соединяйте еще дисплей с компьютером!
- Сперва распакуйте архив Pearl_DPF_hackfin_firmware_bootflasher.zip.
- Зайдите в папку "Pearl_DPF_hackfin_firmware_bootflasher" и запустите там программу ProgSPI.exe.
- Нажмите сперва "Settings" и проверьте, что "Program" и "Reset" выбраны.
- Теперь кликаем "Browse" и выбираем Firmware. Архив содержит три Firmware-файла:
- "Pearl DPF unmodified firmware.bin" - это Original-Firmware дисплея Pearl DPF.
- "Pearl DPF hackfin landscape 0.12devel firmware.bin" - это модифицированная Firmware, в ландшафтном формате.
- "Pearl DPF hackfin portrait 0.12devel firmware.bin" - это модифицированная Firmware, в портретном формате .
Для работы с graphlcd советую ландшафт-вариант (номер 2).
Внимание! Firmware только для выше названного Pearl-DPF дисплея подходит! Все другие дисплеи вы превратите с этой программой с большой долей вероятности в кирпич!
Хорошо, теперь настала очередь дисплея.
- Дисплей соединить с USB кабелем.
- НЕ НАЖИМАЙТЕ МЕНЮ! НЕ ВЫБИРАЙТЕ ПУНКТ В МЕНЮ "Mit PC verbinden" (соедениться с компьютером 1 пункт в меню)!
- Теперь будем "ломать": нажмите RESET-кнопку на дисплее (маленькая дырочка на задней стенке сверху слева, лучше всего с помощью скрепки пока не услышите "клик"), держите кнопку зажатой и теперь еще нажимаем кнопку МЕНЮ, RESET отпускаем, МЕНЮ отпускаем.

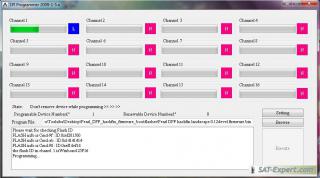

- Если порядок действий был правельный, то дисплей должен быть теперь черным и в Flasher квадратик за "Channel 1" зеленым.

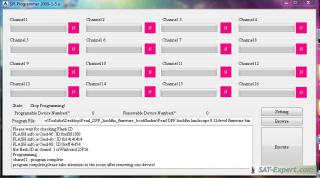

- Теперь "Execute" жмем. В Flash- в окне выбора выбираем первый пункт "Winbond 25P16".
- Двойным нажатием мышки подтверждаем и поехали... Пожалуйста запаситесь терпением - программирование занимает приблизительно 2-3 минутки...
- После этого дисплей сделает автоматически Reset и покажет нам диашоу .
- Теперь еще раз для "успокоения души" с помощью скрепки делаем RESET.

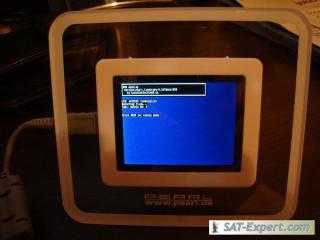

- Если вы использовали одну из модифицированных Firmwares, можете теперь в течении 2 секунд кнопку МЕНЮ нажать и должно появиться BSOH ("Blue Screen of Hack").
- Готово. !good!
если у вас возникнут проблемы с прошивкой дисплея замените Flashlib. Архив в подвеске.
