Yaro
Профи в Сат-ТВ
Ну хотя бы сразу за дросселем на материнке, если вообще дроссель есть. Или обрыв дорожки где-нить. Да мало ли где. На самой материнке на разъёме-то хоть есть?
Ремонт ресиверов FTE (Eurosat, Eurosky)
Mihakoval, там и схемы не нужно, там глазками тока внимательно посмотреть и всю цепочку видно. опять же приборчик наверное должен быть под рукой раз в ремонт лезеш или как?
да, оно идёт почти прямо, прозвони ножку на разъёме на соответствующёю ногу 317....
Yaro
Профи в Сат-ТВ
Даташит 317й посмотри и все поймешь. Без знания матчасти трудновато будет.
Akimich
Пользователь
ALi 3329B. После отключения от сети включается около двух часов. А один вовсе потух и не хочет включатся.... Ресиверам около 8 лет..( Понимаю, что что-то в бп, вскрыл вроде норм. пару конденсаторов малехо понадувались, а так все чистенько. Может кто подскажет, как оживить, или идти в гамазин?
Желательно заменить все электролиты в вторичной обмотке БП,те что "понадувались" объязательно!!!
Также читаем шапку этой темы:
Прежде, чем задать вопрос настоятельно рекомендуется прочитать тему, воспользоваться поиском по теме, так как есть вероятность того, что Ваша проблема уже обсуждалась и уже есть готовое решение.
Перед тем как задать вопрос необходимо произвети замер выходных напряжений БП и обязательно их указать в начале сообщения.
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
Перед тем как задать вопрос необходимо произвети замер выходных напряжений БП и обязательно их указать в начале сообщения.
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
Akimich
Пользователь
Заменил все конденсаторы, задымилось сопротивление-R 15. Тему прошерстил, правда поиском, каждый пост читать - много времени...( Я понимаю, что найти поломку и неисправность мона и самому, только нужно потратить много времени, или не много, как повезет. Потому я и задаю вопрос на данной площадке, чтоб сократить время поисков, может кто то уже сталкивался с такой проблемой. Извините если отвлек Ваше внимание...
Проверьте правильно ли заменили электролиты по этой цепи,также все другие детали на работоспособность
Сергей Киев.
Любитель Сат-ТВ
Евроскай двб 8004 жужжит блок питания.
Евроскай двб 8004 жужжит блок питания подозрительно вздут кондёр 33Мф 400В заменил на 47Мф 400В (33Мф просто нет) - жужжит дальше. Напряжения снял после замены кондёра.
30В - 32.7
5В - 5.11
3.3В - 3.43
25В - 25.9
12В - 11.82
5В - 5.11
Евроскай двб 8004 жужжит блок питания подозрительно вздут кондёр 33Мф 400В заменил на 47Мф 400В (33Мф просто нет) - жужжит дальше. Напряжения снял после замены кондёра.
30В - 32.7
5В - 5.11
3.3В - 3.43
25В - 25.9
12В - 11.82
5В - 5.11
Бп жужжат в основном из-за потери ёмкости электролита сетевого фильтра или обрыва одного плеча диодного моста.
Если тюнер работал какое-то время с полностью усохшим конденсатором то диоды не слабо грелись и мог один уйти в мир иной, проверять выпаяв из схемы.
Как ещё один вариант учитывая "качество" монтажа евросатов/евроскаев пропаять всё и так же проверить на отсутствие трещин дорожек.
Всё это при условии что конденсатор на замену поставлен новый и проверенный прибором. Если просто откуда-то выпаян или новый и не проверялся можно допустить что он такой же, как и тот что был.

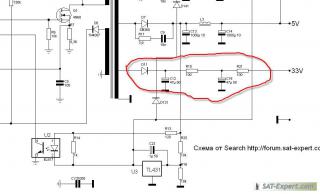

Величины напряжений во вторичках не зависят от этого конденсатора, но раз ты их выложил, то они говорят, что по цепи 5 вольт 100% нужно поменять конденсатор(ы), заодно по 3,3в тож не будет лишним. Хотя можно допустить и то, что конденсаторы в порядке, а причиной завышенных напруг является плохая настройка делителя в цепи ОС. Тут уже по желанию - либо подбор оптопары/TL431 до установки напряжений в норму, либо подстройка делителя напряжения управляемого стабилитрона. ИМХО, но это стоит сделать особенно если тюнер твой, он станет гораздо меньше греться и соответственно станет стабильней работать и дольше проживёт.
Если тюнер работал какое-то время с полностью усохшим конденсатором то диоды не слабо грелись и мог один уйти в мир иной, проверять выпаяв из схемы.
Как ещё один вариант учитывая "качество" монтажа евросатов/евроскаев пропаять всё и так же проверить на отсутствие трещин дорожек.
Всё это при условии что конденсатор на замену поставлен новый и проверенный прибором. Если просто откуда-то выпаян или новый и не проверялся можно допустить что он такой же, как и тот что был.
Величины напряжений во вторичках не зависят от этого конденсатора, но раз ты их выложил, то они говорят, что по цепи 5 вольт 100% нужно поменять конденсатор(ы), заодно по 3,3в тож не будет лишним. Хотя можно допустить и то, что конденсаторы в порядке, а причиной завышенных напруг является плохая настройка делителя в цепи ОС. Тут уже по желанию - либо подбор оптопары/TL431 до установки напряжений в норму, либо подстройка делителя напряжения управляемого стабилитрона. ИМХО, но это стоит сделать особенно если тюнер твой, он станет гораздо меньше греться и соответственно станет стабильней работать и дольше проживёт.
Сергей Киев.
Любитель Сат-ТВ
Спасибо !!!
olegatermon
Новичок
Проблема с блоком питания, на выходе превышает вольтаж на всех выходах от 1 вольта и выше, поменял все электролиты и микросхему шимку, толку нет, что может быть?
