Ремонт тюнеров 4100с

[Анатолий100]

Попадание молнии и устранение последствий

Прошу поделиться опытом-ситуация такова: во время грозы молния попала в провода 220v (cтолб во дворе).Тюнер был включён. Выбило пробки в доме. На сетевом проводе тюнера оказался прожог одной жилы (тюнер-Globo 4100c). После восстановления сетевого провода и попытки включить в сеть-пошёл дымок,при вскрытии выяснилось-дымок из ШИМа DM0265R.
Других видимых повреждений на платах как БП так и мат.плате-нет.
Cобственно вопрос: сталкивался ли кто-нибудь с подобной ситуацией-есть ли смысл искать микросборку ШИМа чтобы заменить-или в таких случаях повреждения более обширные? Какие меры предосторожности стоит соблюсти при подстыковке исправного БП для проверки? Есть ли способ запуска БП напрямую без ШИМа-кратковременно для проверки работоспособности-какие требования при этом к наличию нагрузки? Есть ли в природе аналоги упoмянутой микросборки? Спасибо.



[andrey77.2006]

для начала проверить диодный мост, найти такую шим не проблема

http://imrad.kiev.ua/search.shtml?qs=dm0265r&query=any



[Михаил Евгеньевич]

кроме диодного моста,может мелочевка повылетать
проверять все,диодный мост,сетевой кондюк, оптопару,ТЛ431,ШИМ и обвязка(шим итак уже умер)если есть подозрение на то что кроме БП ещё в самом тюнере что-то то подкинуть рабочий блок питания от другого такого же тюнера.если все пашет то востанавливать работоспособность сгоревшего БП есть смысл



[vasili]

Со слов хазяина был скачек напряжения.При вскрытии обнаружено-сетевой лит вздут,сгорел предохранитель .Заменил,диоды все прозвонил,включил.БП запустился,все напряжения в норме(3.3В,5В,)Вместо 22В-24.6В,а вместо 12-13.6в,но думаю это не критично.Тюнер работает,прошивается,тоесть все как положено.Но при переключении в деж.режим слышен свист ТПИ.Меняю все емкостя(поочередно),меняю шим,оптопару,TL431,дроссель,все диоды первички-результа нет.Ставлю рабочий БП -свиста нет.Меняю трансформатор-свистит в дежурке.DM0265R менял на DM0365R-тоже самое.Может кто сталкивался?спасибо



[Анатолий100]

кроме диодного моста,может мелочевка повылетать
проверять все,диодный мост,сетевой кондюк, оптопару,ТЛ431,ШИМ и обвязка(шим итак уже умер)если есть подозрение на то что кроме БП ещё в самом тюнере что-то то подкинуть рабочий блок питания от другого такого же тюнера.если все пашет то востанавливать работоспособность сгоревшего БП есть смысл

Прошу прощения,уточню-тюнер был включен в "дежурке"- как думаете,сама плата жива?



[Михаил Евгеньевич]

скорей всего живая....надеемся!yea!частенько попадались с выгоревшими БП и СМд транзисторами в управлении ЛМ317 и сама ЛМ дохлая после грома..остальное оставалось живым:taunt:ну ето сморя как влупила



[sasha-pop]

Подскажите пож. DM0265R и DM0365R взаимозаменяемы ???



[andrey77.2006]

Подскажите пож. DM0265R и DM0365R взаимозаменяемы ???

DH321=DM0265R=DM0365R. Последнее будет мощнее.



[sasha-pop]

Помогите !!!После грозы БП востановил заменил LM317 заменил обвязку см питание на вч нет где ещё рыть??????



[Михаил Евгеньевич]

там есть еще такой желтенький *предохранитель* часто он в обрыве
ну а на ЛМ питание вообще приходит?? и управление ЛМ работает? смотри мож че подсаживает напругу..до тюнерка доходит питание лнб??



[sasha-pop]

Помогите !!!После грозы БП востановил заменил LM317 заменил обвязку см питание на вч нет где ещё рыть?????? Помогите!!!!!



[DECEL]

Нужна помощь!! Переписав ядро, основное ПО после включения моргает ON и больше ни каких действий ресивера Globo 8100 (ALI 3329С) походу клон 4100с п/о подходит.



[marcopolo1]

Переписав ядро, основное ПО после включения моргает ON и больше ни каких действий ресивера Globo 8100 (ALI 3329С) походу клон 4100с п/о подходит.

Вы уверены,что он клон 4100С,а по моему это клон Globo7010A,теперь вперёд на освоение джитага ЗДЕСЬ!!!

Ресиверы Globo 7010A /8010A/8100A выполнены в корпусах среднего размера (300х235х65 мм). Цвет корпусов -серебристый. Отличаются друг от друга эти аппараты только дизайном передней панели и количеством кнопок управления, расположенных на ней.
Модель 7010A — зеркальная передняя панель строгого дизайна, минимальное число элементов управления. На передней панели размещены кнопки включения дежурного режима StandBy и переключения каналов и .
Модель 8100A — матовая передняя панель, визуальный акцент на дисплей. На передней панели имеются кнопки включения дежурного режима StandBy, переключения каналов CH+ и CH-, управления уровнем громкости VOL+ и VOL-.
Модель 8010A выделяется наличием расширенного набора кнопок управления передней панели, который дает возможность производить настройку приемника без использования пульта ДУ. К ним относятся: кнопка включения дежурного режима StandBy, переключения каналов CH+ и CH-, управления уровнем громкости VOL+ и VOL- (они же выполняют функции навигации при работе с меню экранной настройки), кнопки выбора режимов MENU и OK.
Индикация режимов работы ресиверов осуществляется 4-разрядными светодиодными дисплеями.
В рабочем режиме на дисплее отображается номер включенного канала, в дежурном — текущее время. Модели Globo 7010A и Globo 8100A снабжены светодиодами индикации режима StandBy.
​



[DECEL]

Вы уверены,что он клон 4100С,а по моему это клон Globo7010A,теперь вперёд на освоение джитага ЗДЕСЬ!!!

Ресиверы Globo 7010A /8010A/8100A выполнены в корпусах среднего размера (300х235х65 мм). Цвет корпусов -серебристый. Отличаются друг от друга эти аппараты только дизайном передней панели и количеством кнопок управления, расположенных на ней.
Модель 7010A — зеркальная передняя панель строгого дизайна, минимальное число элементов управления. На передней панели размещены кнопки включения дежурного режима StandBy и переключения каналов и .
Модель 8100A — матовая передняя панель, визуальный акцент на дисплей. На передней панели имеются кнопки включения дежурного режима StandBy, переключения каналов CH+ и CH-, управления уровнем громкости VOL+ и VOL-.
Модель 8010A выделяется наличием расширенного набора кнопок управления передней панели, который дает возможность производить настройку приемника без использования пульта ДУ. К ним относятся: кнопка включения дежурного режима StandBy, переключения каналов CH+ и CH-, управления уровнем громкости VOL+ и VOL- (они же выполняют функции навигации при работе с меню экранной настройки), кнопки выбора режимов MENU и OK.
Индикация режимов работы ресиверов осуществляется 4-разрядными светодиодными дисплеями.
В рабочем режиме на дисплее отображается номер включенного канала, в дежурном — текущее время. Модели Globo 7010A и Globo 8100A снабжены светодиодами индикации режима StandBy.
​

Нет он копия 4100С только написано TIGER STAR 8100



[marcopolo1]

Нет он копия 4100С только написано TIGER STAR 8100

Дружище так нельзя:nono:,сначала спрашиваешь за Globo,потом выясняеться что TIGER STAR 8100!!!Согласен клон Globo4100C,если заливал прошивку с нашего форума укажи какую???Если есть коннект ресивера с прогой(загрузчик) через СОМ-порт,пробуй перепрошить софтом см.ЗДЕСЬ пост№139,если нет коннекта,тогда джитаг(ссылка выше постом) и проверь блок питание!!!



[vlad-star]

может кто сталкивался opticum4100 мигает красная лампочка.напряжения на выходе бп - абракадабра.
с УВАЖ
Влад



[marcopolo1]

opticum4100 мигает красная лампочка

Опять же указывайте точно название ресивера,т.к. opticum4100 и opticum4100C разные ресиверы и разные проц.!!!

напряжения на выходе бп - абракадабра

А это как понять,что за абракадабра???Если напряжение не соответствует написаному возле разъёма подключение,причина в блоке питание,берём схему БП и ищем неисправность!!!Визуально в блоке питание смотрим нет ли вздутых электролитов,меняем на новые с больше написаному на электролите ёмкости и напряжения!!!



[Gesha]

Так всё-таки

ресивера Globo 8100 (ALI 3329С)

или же

написано TIGER STAR 8100

или ты считаешь что Globo и TIGER STAR это одно и то же? Мне кажется что красное никак не может быть похожим на зелёное:rofl:

vlad-star, а как получить нарушение за непрочтение первого сообщения темы, кторое красуется большими буквами на каждой страничке темы вверху? Или ты думаешь что здесь все кашпировские сидят с чумаками?



[Sergyk1]

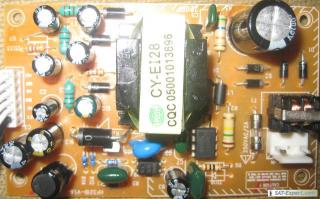

ORTON 4100C При включении в сеть моргает красный светодиод. Просмотрел визуально ничего не нашол, а тестером нашол пробитый диод(он у меня D6 марка HER 107) поменял на IN 4001 результат тот же(моргает красный светодиод).На выходе блока питания напряжения без нагрузки:
должно 22- 19.В ,12- 10,5В ,5- 5,1В, 3,3 -3,3в

с нагрузкой прыгает: (22) 6,8В-8,7 ;(12)- 5,5-6,3В ;(5)- 0,9-3,1В; (3,3) -1,4В.



[anton1986]

У меня вчера такая же беда была. Поменял кондеры и все заработало.
