А у вас была практика установки 36+39
на СА-902 без подпилов голов (обычные диам. 6см)?

Нет, не было. Видел, как люди смещают головки одну относительно другой по оси. Тогда расстояние между фазовыми центрами уменьшается до 5см.
Но я бы пилил вдоль с небольшим разворотом навстречу друг другу. Так, чтобы оси LNB пересекались в точке прицеливания. Тогда расстояние между фазовыми центрами можно уменьшить до 3.5см



[странник]

...вот такая примерно картина по прицеливанию конвертеров...

Точки прицеливания всё же, как мне кажется, высоковаты...
Сегодня перенастраивал свою комнатную СА-902, вначале поставил родное, недоработанное крепление конвертера и получил на этом транспондере (по которому мы с вами сопоставляли настройку антенны) вот такие показатели на 13е:

11727 v 27500 3/4 - Уровень 43%, качество 100%, SNR 7.6дБ

После замены держателя на доработанный стало

Уровень 56%, качество 100%, SNR 9.7дБ

А после подстройки антенны

Уровень 57%, качество 100%, SNR 9.8дБ

При этом на самом сильном транспондере

12225 v 16300 3/4 - Уровень 51%, качество 100%, SNR 8.9дБ

После замены стало

Уровень 64%, качество 100%, SNR 10.8дБ

А после подстройки антенны

Уровень 68%, качество 100%, SNR 11.3дБ

Так что правильная точка прицеливания и юстировка фокуса - это архиважно! !yea!



[ВАТСОН]

И ничего обрезать не надо!yea!!yea!!yea!



[Кидал]

Уважаемый странник, посоветуйте мне пожалуйста как установить мультифид 75-85-90. У меня сейчас стоит 75-80-90, и меня интересуют такие вопросы: не уменьшится ли сигнал на 75 градусе, какой угол наклона антенны установленной на 85 градус, не придётся ли переворачивать крепление антенны, как на 90 градус? Заранее большое спасибо!



[birbir1]

Кидал

А зачем крутить антену..(я бы сделал так) 80Е снял-бы с фокуса(центра) и поставил бы в мультифид на 85Е (при этом 75Е и 90Е остаются на своих местах не тронутые)

И правильно говорит странник 36Е-39Е
Снимок два года назад..



[KIV-62]

Кидал

А зачем крутить антену..(я бы сделал так) 80Е снял-бы с фокуса(центра) и поставил бы в мультифид на 85Е (при этом 75Е и 90Е остаются на своих местах не тронутые)

Это самое простое решение,но как для себя это не есть гуд.
Надо 85 в фокус,а 75 и 90 в мультифид,при этом на 75 сигнал
чуть упадёт,а на 90 подымется.



[birbir1]

на 75 сигнал
чуть упадёт.

Для моей местности эти чють на 75е будут критически(всетаки на 5 градусов разница)



[maximb81]

Привет, подскажите как рассположить конверторы 19 , 13 , 9 , 5 .
что в фокусе ? Тарелка по горизонтали 90 см , по вертикали 98 см, овальная. Место нахождения Германия в районе Франкфурта.

Смотреть буду в частности 19 и 9 градусов.

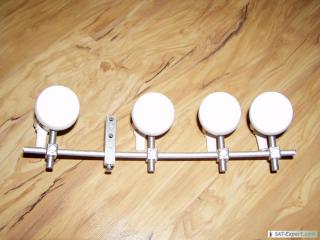

Вот прислали такой мултифед.



[neoradio]

Мультифид 15w+0.8w+4.8e+13e+19e

Так как Amos не покрывает Испанию, решил сегодня выловить канал Интер+ со спутника TelStar12(15w). Вот что получилось: сигнал с запасом, по шкале Globo 7010 CX: I=41%, Q=55% (начинает подсыпать при Q<35%). Сам собой доволен - тут и так мало каналов с Украины... B)





На Telstar12 стоит голова от Golden Interstar GI-201, все остальные EuroSky EHKF-3101A. Тюнер Globo 7010CX (проц.STI5119) - прошивка truman_5119_house_2.4.67_emu, тарелка 85х90 см (вроде Триакс, досталась нахаляву )

P.S.Мультифид делал из того, что было под рукой - тут даже не представляют себе, что можна ставить что-то больше, чем Hispasat или HotBird и Астру на моноблок...



[странник]

Привет, подскажите как рассположить конверторы 19 , 13 , 9 , 5 .
что в фокусе ? Тарелка по горизонтали 90 см , по вертикали 98 см, овальная. Место нахождения Германия в районе Франкфурта.
Смотреть буду в частности 19 и 9 градусов

Надеюсь, что Франкфурт-на-Майне, а параметр луча вашей антенны 670мм.
тогда при Жар-Птице в фокусе ваш мультифид будет выглядеть так:

Извините, но с экстрасенсорными способностями у меня туговато... ardon:

Дадите более точную информацию о вашем местоположении и параметрах антенны - расчёт уточним.

Пока замечу, что сигналы со всех спутников у вас очень сильные и на антенну такого размера вы будете иметь уверенный приём

Успехов



[странник]

Мультифид делал из того, что было под рукой - тут даже не представляют себе, что можна ставить что-то больше, чем Hispasat или HotBird и Астру на моноблок...

Поздравляю! Мультифид у вас получился хороший, почти как у меня !good!
Если вдруг надумаете его подстраивать, попробуйте дугу мультифидов выгнуть со стороны Астры и Телстара слегка вверх, конвертер Астры довернуть градусов на 10 по часовой, а Телстара - градусов на 8 против часовой стрелки.
Примерно так:

Успехов



[neoradio]

Если вдруг надумаете его подстраивать, попробуйте дугу мультифидов выгнуть со стороны Астры и Телстара слегка вверх, конвертер Астры довернуть градусов на 10 по часовой, а Телстара - градусов на 8 против часовой стрелки

Географически я нахожусь почти на нулевом меридиане, поэтому подгинание мультифида не очень существенно (сам проверял), что касается поворота головок, то они сейчас настроены на максимальные показатели сигнала...
Спасибо за отзыв!



[maximb81]

Дадите более точную информацию о вашем местоположении и параметрах антенны - расчёт уточним.


Спасибо, местоположение : Nord: 49.833°, Ost: 8.125°
больше ничего не нашёл. Германия Armsheim 55288

Что вам именно нужно знать об антенне ?



[странник]

Что вам именно нужно знать об антенне

Глубина зеркала в центре пересечения нитей, которые натянуты вдоль большой (вертикальной) и малой (горизонтальной) осей. Размеры этих осей нужны в мм, а глубина - с точностью до десятых долей мм. Эти размеры позволят рассчитать параметры вашей антенны, в частности, расстояние от фокуса до точки прицеливания, которое нужно для точного рассчёта мультифида.
Впрочем, вы можете здесь: http://forum.sat-expert.com/antenny/14747-opredelenie-parametrov-antenny.html скачать программу PARABOLA и самостоятельно определить параметр FG.
В этой теме: http://forum.sat-expert.com/antenny/14842-kalkuliator-dlia-multifida.html вы найдёте ссылку http://satcalc.ru/multifeed.php на калькулятор от Codemaster и точно просчитать свой мультифид, задавая вместо фокусного расстояния расстояние FG.

Успехов



[rrrel]

очень полезные ссылки. как выдастся минутка - часик - обязательно попробую. смущает описанная Странником погрешность...
если не сложно, посоветуйте как настроить 5-9-13-16-19 (13 обязательно оставить, из остальных можно пару выкинуть, т.к. на них, пока, интересует только хороший инет).
Помощь нужна в более-менее точных размерах-местах установки мультифида, т.к. ставить придется "расчетно". до конвертеров на установленной антенне не дотянуться. 20й этаж.
Место-Москва, тарелка супрал-1,2м, помех в небе нет.
С учетом веса конструкции и высоты - не хотелось бы делать несколько "заходов" снять-установить тарелку...
Заранее ОГРОМНОЕ СПАСИБО!



[странник]

смущает описанная Странником погрешность...

А что именно вас смущает?
Относительная погрешность рассчётов параметров не меньше относительной погрешности задания исходных размеров. Если вы хотите определить фокусное расстояние с точностью до 1/4 длины волны (~6мм) при фокусном расстоянии 600мм вы должны измерять размеры параболы с относительной погрешностью никак не хуже 1%.
Про точность измерений для вашей антенны писалось тут: http://forum.sat-expert.com/antenny/14747-opredelenie-parametrov-antenny.html#post200111. Погрешность измерения глубины в 0.5 мм даёт погрешность определения фокусного расстояния 2мм. Другими словами, относительная погрешность определения фокусного расстояния программой PARABOLA примерно равна относительной погрешности измерения глубины и для СУПРАЛ-120 составила 0.35%. При глубине 133мм ваше зеркало имеет параметр луча 702мм:

Для вас реален мультифид 19е-13е(фокус)-9е-4.8е с коммутатором 4х1:

Если вы хотите получить максимально хороший результат, то кронштейн на стену прибивайте под углом 23*,
как это показано здесь: http://forum.sat-expert.com/antenny/14058-test-kakoi-vy-ustanovshik-antenn-23.html#post192248:

и здесь: http://forum.sat-expert.com/antenny/14058-test-kakoi-vy-ustanovshik-antenn-23.html#post192361

В этом случае ось D вашего мультифида будет параллельна малой оси зеркала В и иметь вот такой вид:

Проще не бывает !good!

И ещё один совет. Учитывая высоту, имеет смысл настроить антенну на земле, на балконе или же в комнате при открытых (а, возможно, и закрытых !yea!) окнах, а уже потом вывешивать на стену. Но в любом случае будьте максимально осторожны и не забывайте про страховку - свою и инструментов.
Лучше же всего пригласите профессионалов.

Успехов



[rrrel]

Огромный, нереальный человеческий СПАСИБ, Странник!!!
антенна у меня уже установлена, тест "какой я установщик" - не пройден)))
переделывать, даже подумать страшно, как вспомню сколько всего надо перед этим сломать, а потом восстановить)))
Маленький доп вопрос: а почему в фокусе надо ставить 13* (сильный сигнал), а не 9*(как я понял - со слабым сигналом)?
и еще раз большущее СПАСИБО!



[странник]

...как настроить 5-9-13-16-19 (13 обязательно оставить, из остальных можно пару выкинуть

Я так понял, что 13е - это самый важный для вас спутник, а потому его - в фокус, где приём наилучший.

Хорошего вам приSма!

ЗЫ Если у вас будет возможность, сообщите с каким качеством (лучше SNR) происходит у вас приём со спутников, и какие конвертеры вы применяете



[rrrel]

Хотелось бы все принимать более-менее хорошо))
как установлю - обязательно отпишусь, но по определенным обстоятельствам установить смогу только летом-осенью...(((((
сам не ожидал...



[Sers]

Как на поворотку добавить голову для НТВ?

У меня антенна с мотором, универсальная Ku-голова. Хочу под новый ресивер добавить на эту антенну голову на 36Е для НТВ. Именно добавить. Можно ли установить круговой конвертор на мультифиде? Или как можно решить эту проблему?
