Booting. Восстановление после неудачной прошивки. JTAG

Corwin · 29 Апр 2013

Перепутаны RX и TX.

AtElEr · 29 Апр 2013

использую дата кабель DKU-5 , вот распиновка. это аналог того что на фото. при других вариантах даже такого лога нет.

apn50 · 30 Апр 2013

Все правильно. У меня так и распаяно

apn50 написал(а):
Считать от лицевой панели Azbox Elit –
RX (белый), Ground (красный), Пустой, TX (зеленый)

Если белый с зеленым поменять местами, то будет примерно такая абракадабра в логе.

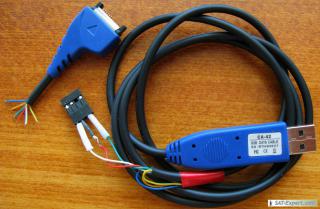

Я на это тоже вначале попал. Вот мой рабочий кабель.

AtElEr · 30 Апр 2013

При таком варианте у меня на путти логи бегут еще не включая рес. И на моем дата кабеле 5 проводов, а не 6, как на других DKU-5 (черный, красный, зеленый, синий, белый). где то здесь читал что нужно rx к tx tx к rx или наоборот к gnd. этот так или нет?

AtElEr · 1 Май 2013

Распиновку я определил, RX - синий
TX - белый
GND - черный
Но почему то лог стартует если тока прикоснуть контакты или потереть друг об дружку одну, а дальше как повезет, просто в скрученном состоянии тишина. Вот два кусочка таких логов, полученные в моменты этих касаний:

Checking zboot file signature at 0x13000000 .. OK
Decompressing to 0x91200000 .. -│(453328/0x6ead0).
Load time total 173/255 msec.
ROMFS found at 0xac080000, Volume name = MIPS_LINUX_XRPC
ac080040 : Name = ., Type = dir, Size = 00000000, Next = 00000040
ac080060 : Name = .., Type = hard link, Size =000000000, Next =000000060
ac080090 : Name = xrpc_xload_vmlinux_ES4_prod.bin, Type = file, Size = 0067b8e4, Next = 00000000
Checking zboot signature.. it's not zboot file.
Error : Internal, code =0ffffffff
]yMON><

________________________________________________________________________

]XWКкk│(chip revision: 6):
* UsRAE я┘█ґ╧
* Support XLoad format.
* Enabled BIST mode.
* Enabled memory test mode.
* Use internal memory for stage0/1.
**************************************
Boot from flash (0x48000000) mapped to 0x8c000000.
Found XENV block at 0x8c000000.
CPU clock frequency: 300.37MHz.
System clock frequency: 200.25MHz.
DRAM0 dunit_cfg/delay0_ctrl (0xf34111ba/0x000a8886).
DRAM1 dunit_cfg/delay0_ctrl (0xf34111ba/0x00098887).
Using UART port 0 as console.
Board ID.: "852-E2"
Chip Revision: 0x8634:0x86 .. Matched.
Setting up H/W from XENV block at 0x8c000000.
Setting <SYSCLK avclk_mux> to 0x00000000.
Setting <SYSCLK hostclk_mux> to 0x00000100.
Setting <IRQ rise edge trigger lo> to 0xff28ca00.
Setting <IRQ fall edge trigger lo> to 0x0000c000.
Setting <IRQ rise edge trigger hi> to 0x0000009f.
Setting <IRQ fall edge trigger hi> to 0x00000000.
Setting <IRQ GPIO map> to 0x20090820.
Setting <PB default timing> to 0x10101010.
Setting <PB timing0> to 0x10101010.
Setting <PB Use timing0> to 0x000003f4.
Setting <PB timing1> to 0x00110101.
Setting <PB Use timing1> to 0x000003f3.
Setting <PB timing2> to 0x105f1010.
Setting <PB Use timing2> to 0x000003f8.
PB cs config: 0x000e0040 (use 0x000e0040)
Enabled Devices: 0x00021ace
BM/IDE PCIHost Ethernet I2CM I2CS USB PCIDev2 PCIDev3 SCARD
MAC: 00:02:14:16:22:32
PCI IRQ routing:
IDSEL 2: INTA(#14) INTB(#14) INTC(#14) INTD(#14)
IDSEL 3: INTA(#15) INTB(#15) INTC(#15) INTD(#15)
Smartcard pin assignments:
OFF pin = 0
5V pin = 1
CMD pin = 2
Setting up Clean Divider 2 to 96000000Hz.
Setting up Clean Divider 4 to 33333333Hz.
Setting up Clean Divider 5 to 25000000Hz.
Setting up Clean Divider 6 to 20000000Hz.
Setting up Clean Divider 7 to 20000000Hz.
GPIO dir/data = 0x76000038/0x76000000
UART0 GPIO mode/dir/data = 0x6e/0x00/0x00
UART1 GPIO mode/dir/data = 0x6e/0x00/0x00
XENV block processing completed.
Found existing memcfg: DRAM0(0x08000000), DRAM1(0x08000000)
Heap/Temp/Temp1/Dest start at 0x14000000/0x16000000/0x15000000/0x12000000.
Default boot index: 0
Scanning ROMFS image at 0x8c040000 (0x48040000) .. Found.
ROMFS found at 0x8c040000, Volume name = YAMON_XRPC
Found 1 file(s) to be processed in ROMFS.
Processing xrpc_xload_yamon_ES4_prod.bin (start: 0x8c040090, size: 0x0002fe84)
Checking zboot file signature .. Not found.
Trying xrpc_xload format ..

apn50 · 1 Май 2013

AtElEr написал(а):
Checking zboot signature.. it's not zboot file.
Error : Internal, code =0ffffffff

Главное чтобы putty команды воспринимал и сеть ноутбук-роутер-ресивер пропинговалась. У меня в начале тоже такая ошибка появляется,
и если дальше все команды putty задавать, то в самом конце она снова выскакивает и ресивер недопрошивается. Может быть какая-то проблема с чипами кабелей.
А вместе с Azup, все сделать удалось.

AtElEr · 1 Май 2013

Судя по всему дата кабель DKU-5 я спалил. Подойдет для восстановления такой вот? USB дата-кабель MA-8910P для Sony Ericsson.

LoDbIPb · 2 Май 2013

AtElEr написал(а):
Но почему то лог стартует если тока прикоснуть контакты или потереть друг об дружку одну, а дальше как повезет, просто в скрученном состоянии тишина. Вот два кусочка таких логов, полученные в моменты этих касаний:

Сделай покороче кабель, от USB к ресиверу. У тебя какая сейчас длинна?

apn50 · 2 Май 2013

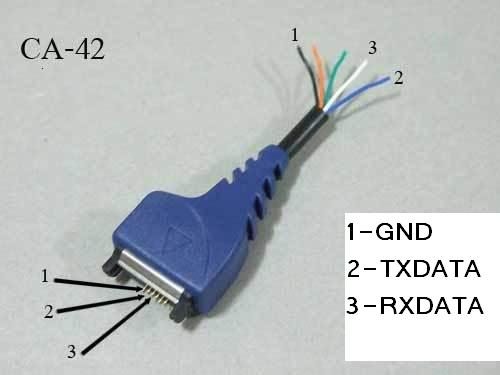

Чтобы избежать разночтения вот фото разъема СА-42 и DKU-5 с распиновкой.
По контактам можно цвет проводов определить.

AtElEr · 2 Май 2013

apn50, к сожалению прям к ним вскрыть не удалось, чтоб определить какой цвет провода откуда с этого разъема тянется.

LoDbIPb, длина стандартная, но в ходе процесса немного я его подсократил, хоть и ненамного. Тоже были версии от владельца Азбокса, вылечившегося свой рес, что кабель может длинный. Я уже купил другой от Сони Эриксен МА 8910Р - определяется от дров к DKU-5. Пока разбираюсь с пиновкой.

---------- Сообщение добавлено в 16:14 ---------- Предыдущее сообщение размещено в 15:52 ----------

То что дано в инете, не совсем совпадает с моими цветами: 1. Оголенный провод, 2. красный, 3. оранжевый, 4. черный, 5. коричневый.

LoDbIPb · 2 Май 2013

AtElEr написал(а):
Тоже были версии от владельца Азбокса, вылечившегося свой рес, что кабель может длинный

Оставь 30 см и пробуй. У тебя и твой кабель рабочий, зачем покупать еще один.
re:
Проверить работоспособность кабеля можно за 2 минуты Тест дебаг кабеля. Потом приступать к восстановлению ресивера.

AtElEr · 2 Май 2013

Это твой ник чтоль В...

Я вчера проверял, показало что кабель нерабочий. Хотя эхо было, но потом пропало. Спалил наверно все таки. Час укоротил еще до 30 см., проверю еще раз, но не вериться.

---------- Сообщение добавлено в 17:51 ---------- Предыдущее сообщение размещено в 17:30 ----------

укоротил кабель, но это ничего не дало. те же кракозябры или молчок при правильной установке.

LoDbIPb · 2 Май 2013

AtElEr написал(а):
укоротил кабель, но это ничего не дало. те же кракозябры или молчок при правильной установке.

А при проверке кабеля что? Крякозябры?

AtElEr · 2 Май 2013

При тест дебаге если не соединяю rx и TX , бегут кракозябры в гипертерминале, а при касании проводов кракозябры останавливаются, при нажатии клавиш буквы дублируются, то есть эхо есть.

LoDbIPb · 2 Май 2013

AtElEr написал(а):
При тест дебаге если не соединяю rx и TX , бегут кракозябры в гипертерминале

Попробуй при разных скоростях сом порта. Наверное в руках держишь провода, наводка от рук.

AtElEr · 2 Май 2013

Так для восстановления нужна скорость 115200, в гипертерминале тоже такая скорость указана. руками и пальцами не касаюсь, и без касаний он сам печатает.

AtElEr · 2 Май 2013

Вот полный лог. Пошло с новым кабелем, но команды копирует неверно. (пример ниже) . и в ручную команды не вводяться.

xosPe0 serial#63922f38894ae5cd3a376c11a7cd7662 subid 0x50
xenv cs2 ok
power supply: ok
dram0 ok (9)
dram1 ok (a)
zboot (0) ok
>
**************************************
* SMP863x zboot start ...
* Version: 2.4.0-2.8.0.1
* Started at 0x91000000.
* Configurations (chip revision: 6):
* Use 8KB DRAM as stack.
* Support XLoad format.
* Enabled BIST mode.
* Enabled memory test mode.
* Use internal memory for stage0/1.
**************************************
Boot from flash (0x48000000) mapped to 0x8c000000.
Found XENV block at 0x8c000000.
CPU clock frequency: 300.37MHz.
System clock frequency: 200.25MHz.
DRAM0 dunit_cfg/delay0_ctrl (0xf34111ba/0x000a8887).
DRAM1 dunit_cfg/delay0_ctrl (0xf34111ba/0x00098887).
Using UART port 0 as console.
Board ID.: "852-E2"
Chip Revision: 0x8634:0x86 .. Matched.
Setting up H/W from XENV block at 0x8c000000.
Setting <SYSCLK avclk_mux> to 0x00000000.
Setting <SYSCLK hostclk_mux> to 0x00000100.
Setting <IRQ rise edge trigger lo> to 0xff28ca00.
Setting <IRQ fall edge trigger lo> to 0x0000c000.
Setting <IRQ rise edge trigger hi> to 0x0000009f.
Setting <IRQ fall edge trigger hi> to 0x00000000.
Setting <IRQ GPIO map> to 0x20090820.
Setting <PB default timing> to 0x10101010.
Setting <PB timing0> to 0x10101010.
Setting <PB Use timing0> to 0x000003f4.
Setting <PB timing1> to 0x00110101.
Setting <PB Use timing1> to 0x000003f3.
Setting <PB timing2> to 0x105f1010.
Setting <PB Use timing2> to 0x000003f8.
PB cs config: 0x000e0040 (use 0x000e0040)
Enabled Devices: 0x00021ace
BM/IDE PCIHost Ethernet I2CM I2CS USB PCIDev2 PCIDev3 SCARD
MAC: 00:02:14:16:22:32
PCI IRQ routing:
IDSEL 2: INTA(#14) INTB(#14) INTC(#14) INTD(#14)
IDSEL 3: INTA(#15) INTB(#15) INTC(#15) INTD(#15)
Smartcard pin assignments:
OFF pin = 0
5V pin = 1
CMD pin = 2
Setting up Clean Divider 2 to 96000000Hz.
Setting up Clean Divider 4 to 33333333Hz.
Setting up Clean Divider 5 to 25000000Hz.
Setting up Clean Divider 6 to 20000000Hz.
Setting up Clean Divider 7 to 20000000Hz.
GPIO dir/data = 0x76000038/0x76000000
UART0 GPIO mode/dir/data = 0x6e/0x00/0x00
UART1 GPIO mode/dir/data = 0x6e/0x00/0x00
XENV block processing completed.
Found existing memcfg: DRAM0(0x08000000), DRAM1(0x08000000)
Heap/Temp/Temp1/Dest start at 0x14000000/0x16000000/0x15000000/0x12000000.
Default boot index: 0
Scanning ROMFS image at 0x8c040000 (0x48040000) .. Found.
ROMFS found at 0x8c040000, Volume name = YAMON_XRPC
Found 1 file(s) to be processed in ROMFS.
Processing xrpc_xload_yamon_ES4_prod.bin (start: 0x8c040090, size: 0x0002fe84)
Checking zboot file signature .. Not found.
Trying xrpc_xload format .. OK
Checking zboot file signature at 0x13000000 .. OK
Decompressing to 0x91200000 .. OK (453328/0x6ead0).
Load time total 173/255 msec.
Execute final at 0x91200000 ..

**********************************
* YAMON ROM Monitor
* Revision 02.06-SIGMADESIGNS-01-2.8.0.1
**********************************
Memory: code: 0x11000000-0x11040000, 0x11200000-0x11204000
reserved data: 0x11240000-0x12440000, PCI memory: 0x12440000-0x12840000
Environment variable 'start' exists. After 1 seconds
it will be interpreted as a YAMON command and executed.
Press Ctrl-C (or do BREAK) to bypass this.

ROMFS found at 0xac080000, Volume name = MIPS_LINUX_XRPC
ac080040 : Name = ., Type = dir, Size = 00000000, Next = 00000040
ac080060 : Name = .., Type = hard link, Size = 00000000, Next = 00000060
ac080090 : Name = xrpc_xload_vmlinux_ES4_prod.bin, Type = file, Size = 0067b8e4, Next = 00000000
Checking zboot signature.. it's not zboot file.
Error : Internal, code = ffffffff
YAMON> bedx@@

apn50 · 3 Май 2013

AtElEr написал(а):
apn50, к сожалению прям к ним вскрыть не удалось, чтоб определить какой цвет провода откуда с этого разъема тянется.

Т.к. этот разъем отрезается, то провода и контакты прозваниваются тестером.

AtElEr · 3 Май 2013

Все бутинг побежден, спасибо всем. Особенно Вадиму72 за инструкцию. Все делал по ней. Правда у меня восстановление прошло тоже упрощеннее, не лил бак ту Оффицциал. Перезагрузил рес, потом нажимал Волюм+ , присвоил ай пи адрес на морде 192.168.1.34 и нактил сразу Опен РСИ 3.0.

bukva · 3 Май 2013

У MA 8910Pиспользуй оголенный красный и черный. Оголенный точно GND, а те пробуй менять местами
