triger1
Посчитал вчера программой SABOR ваш облучатель. Вот результаты для низа диапазона:
Как видите, ширина главного лепестка ДН по уровню -10дБ составляет практически 116*.
На верху диапазона она будет меньше:
Замечу однако, что боковые лепестки и излучение назад подавлены очень хорошо. Плюс дроссельные кольца (они у вас подвижные) дополнительно ослабят паразитное излучение.
Думаю, что после настройки срез колец будет отстоять от среза рупора на 6-7мм.
Облучатель хороший, примерно таким уважаемый
skystar "вытягивал" в крайне сложных условиях приSма сигнал с борта 40*Е

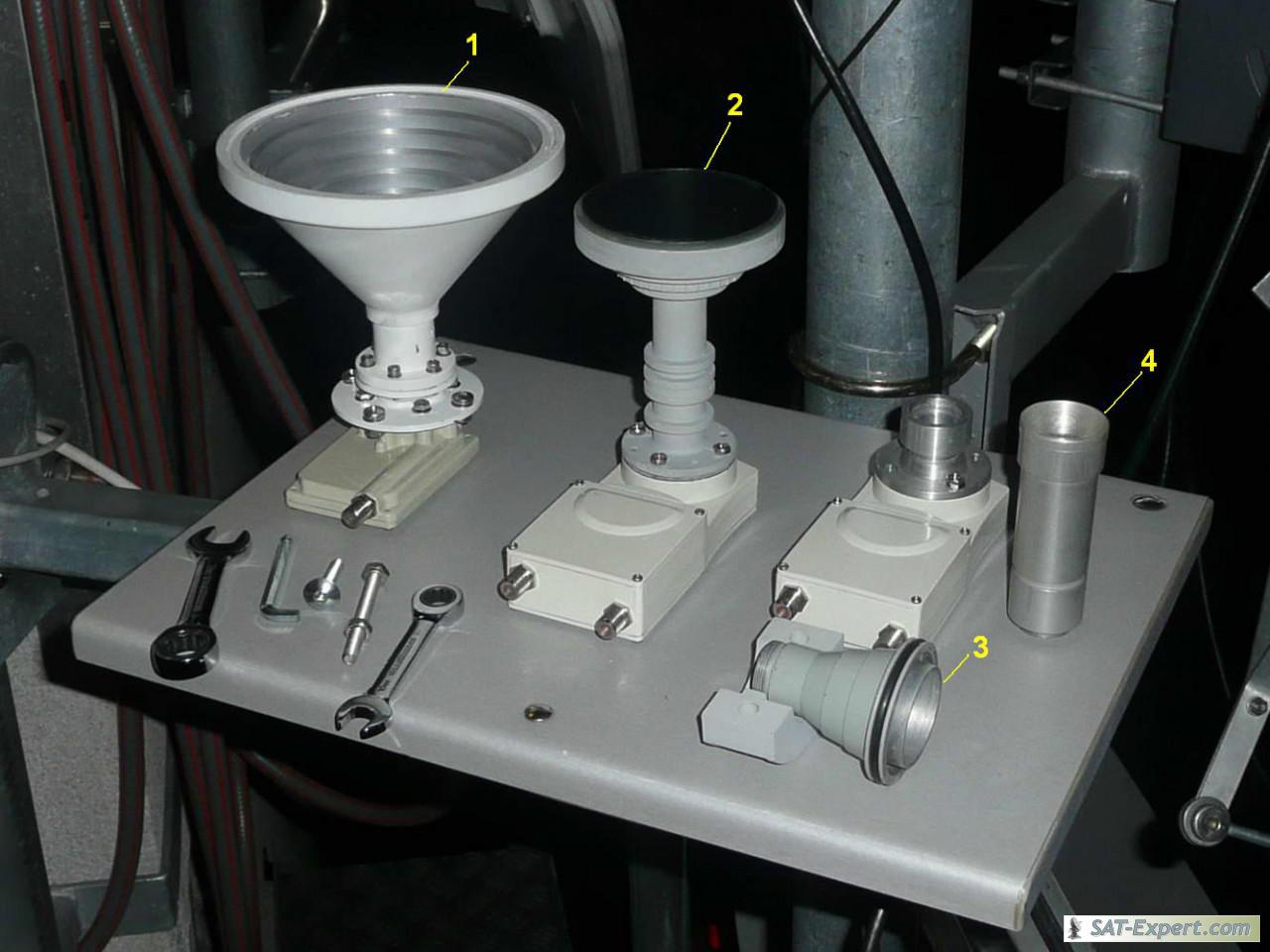

На его фото облучатель №4:
Возможно,
skystar отзовётся и поделится опытом установки такого облучателя, а пока выскажу своё мнение.
Облучатель, помоему, представляет собой трансформатор мод, что способствует выравниванию ДН в вертикальной и горизонтальной плоскостях и снижает уровень кроссполяризационных помех.
Фазовый центр такого облучателя находится практически на срезе рупора и именно эту точку нужно при установке совмещать с фокусом параболического зеркала.
И вот тут возникает вопрос к вам,
triger1.
При диаметре 1500мм и F/D=0.4 фокусное расстояние F=600мм, а не 589мм, как пишите вы. Померяйте точно диаметр
параболической части зеркала и его глубину, как это описано
здесь и посчитайте истинное фокусное расстояние.
При D=1500 и F=589 глубина зеркала должна быть 238.7мм, а его угол раскрыва 130*.
И ещё один совет:

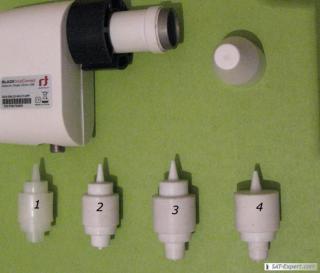

отшлифуйте и отполируйте внутреннюю поверхность облучателя как показано
здесь:
Ну и не забывайте про стыковку облучателя с конвертером. Об этом читайте в этой же теме в постах уважаемого
birbir1.
Успехов, а я пойду поищу, чем бы это прикрыть свою некомпетентность :taunt:
