Посмотри по схеме с какого номера ножки проца идёт дорожка к этому резистору и будешь знать номинал!!!По схеме куда надо подать 3,3V резистор R23,номер ножки проца 196!!!
Спасибо за схему. Вопросов по Jtag нет. Все определяется все шьётся. вопрос вот в чем

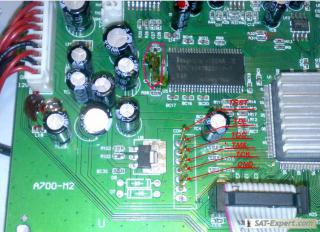

" Тюнер Globo7010S, проц 3329В Jtagom флешка определяется и шьется. Залил полный дамп, флешку стирал полностю. Проблема была -был залит софт для проца 3329С. После Jtag подключаю тюнер к телеку - все работает. Подключаю Com порт - нет коннекта, на тюнере ASH. Проверяю кабель COM порта на другом тюнере - все Ок. ПЕРВЫЙ раз Jtag этому тюнеру делал года 4 назад. давно это было. помню что бы законектить к Jtagу - выпаивал какой то резистор сейчас не помю какой. Прочитал всю ветку посмотрел фото и вспомнил - R32. нашел здеь на форуме Прошивка тюнеров на процессорах Ali M3329B/M3329C через Jtag. это плата моего тюнера. R32 у меня отсутствует. какой его номинал?
БП- норма
Да забыл после первого Jtaga c Com портом была такая же история Тогда не придал этому значения. Отдал тюнар - все были довольны"
Попробую вернуть на место R32 по схеме 117 ножка проца
---------- Сообщение добавлено в 13:59 ---------- Предыдущее сообщение размещено в 13:38 ----------
Всем большое спасибо. Вернул на место R32 и COM порт ожил. Все работает.
---------- Сообщение добавлено в 14:14 ---------- Предыдущее сообщение размещено в 13:59 ----------
да странно на этом тюнере выполнил процедуру Jtag. Все сделал как написано в инструкции кроме того как "надо подать 3,3V резистор R23,номер ножки проца 196!!!"
вместо этого 4 года назад выпаял R32 и Jtag прошёл успешно. Но появился свой "бок" - Com порт - нет коннекта, на тюнере ASH. А про R32 я совсем забыл. хотя перечитывая сегодня всю ветку форума нашел упоминание об R32, но это касалось проца 3329с. здорово выручило фото.
Всем еще раз спасибо
" Тюнер Globo7010S, проц 3329В Jtagom флешка определяется и шьется. Залил полный дамп, флешку стирал полностю. Проблема была -был залит софт для проца 3329С. После Jtag подключаю тюнер к телеку - все работает. Подключаю Com порт - нет коннекта, на тюнере ASH. Проверяю кабель COM порта на другом тюнере - все Ок. ПЕРВЫЙ раз Jtag этому тюнеру делал года 4 назад. давно это было. помню что бы законектить к Jtagу - выпаивал какой то резистор сейчас не помю какой. Прочитал всю ветку посмотрел фото и вспомнил - R32. нашел здеь на форуме Прошивка тюнеров на процессорах Ali M3329B/M3329C через Jtag. это плата моего тюнера. R32 у меня отсутствует. какой его номинал?
БП- норма
Да забыл после первого Jtaga c Com портом была такая же история Тогда не придал этому значения. Отдал тюнар - все были довольны"
Попробую вернуть на место R32 по схеме 117 ножка проца
---------- Сообщение добавлено в 13:59 ---------- Предыдущее сообщение размещено в 13:38 ----------
Всем большое спасибо. Вернул на место R32 и COM порт ожил. Все работает.
---------- Сообщение добавлено в 14:14 ---------- Предыдущее сообщение размещено в 13:59 ----------
да странно на этом тюнере выполнил процедуру Jtag. Все сделал как написано в инструкции кроме того как "надо подать 3,3V резистор R23,номер ножки проца 196!!!"
вместо этого 4 года назад выпаял R32 и Jtag прошёл успешно. Но появился свой "бок" - Com порт - нет коннекта, на тюнере ASH. А про R32 я совсем забыл. хотя перечитывая сегодня всю ветку форума нашел упоминание об R32, но это касалось проца 3329с. здорово выручило фото.
Всем еще раз спасибо
По пунктам:
1. При чём тут вопросы по ком-порту если тема по джитагу?
2. Результат получился у автора после того как всё повторно перечитал - из этого два вывода - главное внимательность и автор молодец - хотел и сделал, за это +10
3. естественно что это всё придётся здесь очистить как оффтоп
1. При чём тут вопросы по ком-порту если тема по джитагу?
2. Результат получился у автора после того как всё повторно перечитал - из этого два вывода - главное внимательность и автор молодец - хотел и сделал, за это +10
3. естественно что это всё придётся здесь очистить как оффтоп
radiochaman
Пользователь
Добрый день, уважаемые форумчане. Возвращаюсь к теме JTAGа после нескольких лет перерыва, до этого имел опыт прошивки Глобо 4100с, EVO700). Сейчас занимаюсь тюнером Star track 550D super plus материнка в нем AL-200 VER3.5 процессор под радиатором, клиентский тюнер я грохнул левой прошивкой сейчас JTAGом уже несколько часов лью в него прошивку Глобо 7010а бутлоадер 1.1.2, вот лог
Test version
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = 0000
Ali M332x
IMPCODE = C05288
Версия EJTAG
1 или 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Задан режим DMA, но он не поддерживается процессором
Включаем доступ к записи памяти DMA ... Пропускаем
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Готово
Останавливаем Watchdog ... Пропускаем
Инициализируем доступ к Flash (ALi) ... Готово
Версия процессора Ali = 0000
Конфигурируем SDRAM (ALi) ... Готово
-------- Определяем флешь --------
Flash Base = 0xBFC00000
Первые 16 байт флеши :
00E3 1000 0000 0000 0100 0000 434E 4352
CFI = Q, R, Y
CFI флешь найдена
VENDOR ID = 0002
CFI данные : AMD-совместимая
Найденная флеш : ManufactureID = 0001 DeviceID = 0049
Считываем парамеры из CFI
Размер флешь = 2097152
Кол-во блоков = 4
Область = 0; Размер блока = 16384; Кол-во блоков = 1
Область = 1; Размер блока = 8192; Кол-во блоков = 2
Область = 2; Размер блока = 32768; Кол-во блоков = 1
Область = 3; Размер блока = 65536; Кол-во блоков = 31
Готово
Записываем файл D:\375E~1\GLOBA2~1\3329B\14274W~1.ABS
размер данных = 2097152 байт
Подготовка к записи ...
Будем стирать 35 блок(ов)...
Стираем блок 1 с адресом = 0000
Стираем блок 2 с адресом = 4000
Стираем блок 3 с адресом = 6000
Стираем блок 4 с адресом = 8000
Стираем блок 5 с адресом = 10000
Стираем блок 6 с адресом = 20000
Стираем блок 7 с адресом = 30000
Стираем блок 8 с адресом = 40000
Стираем блок 9 с адресом = 50000
Стираем блок 10 с адресом = 60000
Стираем блок 11 с адресом = 70000
Стираем блок 12 с адресом = 80000
Стираем блок 13 с адресом = 90000
Стираем блок 14 с адресом = A0000
Стираем блок 15 с адресом = B0000
Стираем блок 16 с адресом = C0000
Стираем блок 17 с адресом = D0000
Стираем блок 18 с адресом = E0000
Стираем блок 19 с адресом = F0000
Стираем блок 20 с адресом = 100000
Стираем блок 21 с адресом = 110000
Стираем блок 22 с адресом = 120000
Стираем блок 23 с адресом = 130000
Стираем блок 24 с адресом = 140000
Стираем блок 25 с адресом = 150000
Стираем блок 26 с адресом = 160000
Стираем блок 27 с адресом = 170000
Стираем блок 28 с адресом = 180000
Стираем блок 29 с адресом = 190000
Стираем блок 30 с адресом = 1A0000
Стираем блок 31 с адресом = 1B0000
Стираем блок 32 с адресом = 1C0000
Стираем блок 33 с адресом = 1D0000
Стираем блок 34 с адресом = 1E0000
Стираем блок 35 с адресом = 1F0000
Успешно стерли 35 блок(ов)
Начинаем запись во флешь
9:03:18
Подскажите, все-ли я так делаю, сегодня понял что не имею четкого представления в различии тюнеров на процессорах ALI3329B
Test version
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = 0000
Ali M332x
IMPCODE = C05288
Версия EJTAG
1 или 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Задан режим DMA, но он не поддерживается процессором
Включаем доступ к записи памяти DMA ... Пропускаем
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Готово
Останавливаем Watchdog ... Пропускаем
Инициализируем доступ к Flash (ALi) ... Готово
Версия процессора Ali = 0000
Конфигурируем SDRAM (ALi) ... Готово
-------- Определяем флешь --------
Flash Base = 0xBFC00000
Первые 16 байт флеши :
00E3 1000 0000 0000 0100 0000 434E 4352
CFI = Q, R, Y
CFI флешь найдена
VENDOR ID = 0002
CFI данные : AMD-совместимая
Найденная флеш : ManufactureID = 0001 DeviceID = 0049
Считываем парамеры из CFI
Размер флешь = 2097152
Кол-во блоков = 4
Область = 0; Размер блока = 16384; Кол-во блоков = 1
Область = 1; Размер блока = 8192; Кол-во блоков = 2
Область = 2; Размер блока = 32768; Кол-во блоков = 1
Область = 3; Размер блока = 65536; Кол-во блоков = 31
Готово
Записываем файл D:\375E~1\GLOBA2~1\3329B\14274W~1.ABS
размер данных = 2097152 байт
Подготовка к записи ...
Будем стирать 35 блок(ов)...
Стираем блок 1 с адресом = 0000
Стираем блок 2 с адресом = 4000
Стираем блок 3 с адресом = 6000
Стираем блок 4 с адресом = 8000
Стираем блок 5 с адресом = 10000
Стираем блок 6 с адресом = 20000
Стираем блок 7 с адресом = 30000
Стираем блок 8 с адресом = 40000
Стираем блок 9 с адресом = 50000
Стираем блок 10 с адресом = 60000
Стираем блок 11 с адресом = 70000
Стираем блок 12 с адресом = 80000
Стираем блок 13 с адресом = 90000
Стираем блок 14 с адресом = A0000
Стираем блок 15 с адресом = B0000
Стираем блок 16 с адресом = C0000
Стираем блок 17 с адресом = D0000
Стираем блок 18 с адресом = E0000
Стираем блок 19 с адресом = F0000
Стираем блок 20 с адресом = 100000
Стираем блок 21 с адресом = 110000
Стираем блок 22 с адресом = 120000
Стираем блок 23 с адресом = 130000
Стираем блок 24 с адресом = 140000
Стираем блок 25 с адресом = 150000
Стираем блок 26 с адресом = 160000
Стираем блок 27 с адресом = 170000
Стираем блок 28 с адресом = 180000
Стираем блок 29 с адресом = 190000
Стираем блок 30 с адресом = 1A0000
Стираем блок 31 с адресом = 1B0000
Стираем блок 32 с адресом = 1C0000
Стираем блок 33 с адресом = 1D0000
Стираем блок 34 с адресом = 1E0000
Стираем блок 35 с адресом = 1F0000
Успешно стерли 35 блок(ов)
Начинаем запись во флешь
9:03:18
Подскажите, все-ли я так делаю, сегодня понял что не имею четкого представления в различии тюнеров на процессорах ALI3329B
Всё правильно сделано,ждать 6-8часов для полного окончание процесса!!!Дамп брали для клонов или для Globo7010A с загрузчиком 1.1.2,если не для клонов,возможно после 3-х вкл. может опять умереть,в этой теме http://forum.sat-expert.com/7010a/338-softy-na-globo-7010-7100-a-17.html выкладывал софт с загрузчиком 1.1.2 для клонов и ресивер не умирает,проверено!!!
radiochaman
Пользователь
Спасибо за ответ marcopolo1, скачал ваш Дамп_OpenFox7010_HW_от_17_04_14(3).rar по вышерпиведенной ссылке. Насколько я понял, чтоб предотвратить падения тюнера после JTAGa (я заливаю не знаю что), я если запустится сразу прошью вашей прошивкой через COM-port. И еще 2 вопроса:
1. Чем отличается дамп от софта, софт это дамп без ключей и каналов?
2. От начала прошивки JTAGом прошло уже несколько часов и это 61 процент, можно прервать процесс в надежде что загрузчик уже залился и заработает КОМ порт остановить процесс или нужно было как пишет уважаемый Маэстро Search нужно было залить только конкретно файл загрузчика?
---------- Сообщение добавлено в 20:44 ---------- Предыдущее сообщение размещено в 19:24 ----------
Все на 61 проценте все остановилось, выскочила ошибка записи JTAG на микросхеме, провод короткий, тюнер висит на ЛПТ порту. Господа, если есть у кого , дайте пожалуйста бинарник загрузчика для этого тюнера, или после того что я уже сделал нужно лить полный дамп? (стерто 35 блоков памяти). Хочется быстрее завершить процесс, шить его через КОМ порт.
1. Чем отличается дамп от софта, софт это дамп без ключей и каналов?
2. От начала прошивки JTAGом прошло уже несколько часов и это 61 процент, можно прервать процесс в надежде что загрузчик уже залился и заработает КОМ порт остановить процесс или нужно было как пишет уважаемый Маэстро Search нужно было залить только конкретно файл загрузчика?
---------- Сообщение добавлено в 20:44 ---------- Предыдущее сообщение размещено в 19:24 ----------
Все на 61 проценте все остановилось, выскочила ошибка записи JTAG на микросхеме, провод короткий, тюнер висит на ЛПТ порту. Господа, если есть у кого , дайте пожалуйста бинарник загрузчика для этого тюнера, или после того что я уже сделал нужно лить полный дамп? (стерто 35 блоков памяти). Хочется быстрее завершить процесс, шить его через КОМ порт.
Последнее редактирование:
radiochaman
Пользователь
Всем добрый день. Докладываю о результатах проделанной работы:
За ночь удалось залить Дамп_OpenFox7010_HW_от_17_04_14(3) от marcopolo1, в результате на морде тюнера загорелся зеленый светодиод, затем тюнер приконнектился через СОМ, повторно залил Дамп_OpenFox7010_HW_от_17_04_14(3) - ситуация не изменилась, светодиод горит, цифры нет, тогда залил OpenFox_7010_1.4.29_emu_AU-Bul_SRG.abs также через СОМ порт и появились цифры на дисплее.
Огромное спасибо Маркополо1 за четкую поддержку.
Признаться, четкого представления об отличии тюнеров Глобо 3000-6000 от Глобо 7010А, Глобо 7100, Глобо 7010CI так и не имею. Если есть возможность киньте ссылку где об этом почитать. В интернете на форумах много противоречивой информации, например одни пишут что тюнер Star track 550D super plus с материнкой AL-200-ver3.5 - это Глобо 3000-6000, прошивкой для них я и грохнул этот тюнер.
За ночь удалось залить Дамп_OpenFox7010_HW_от_17_04_14(3) от marcopolo1, в результате на морде тюнера загорелся зеленый светодиод, затем тюнер приконнектился через СОМ, повторно залил Дамп_OpenFox7010_HW_от_17_04_14(3) - ситуация не изменилась, светодиод горит, цифры нет, тогда залил OpenFox_7010_1.4.29_emu_AU-Bul_SRG.abs также через СОМ порт и появились цифры на дисплее.
Огромное спасибо Маркополо1 за четкую поддержку.
Признаться, четкого представления об отличии тюнеров Глобо 3000-6000 от Глобо 7010А, Глобо 7100, Глобо 7010CI так и не имею. Если есть возможность киньте ссылку где об этом почитать. В интернете на форумах много противоречивой информации, например одни пишут что тюнер Star track 550D super plus с материнкой AL-200-ver3.5 - это Глобо 3000-6000, прошивкой для них я и грохнул этот тюнер.
search
Профи в Сат-ТВ
radiochaman, Startrack 550D =Globo 3000-6000,Startrack 550D super plus=Globo 7100,но попадаются и с процессором 3329С,т.е. как аналог Globo 4100C.Перед прошивкой нужно смотреть в меню системную информацию.У Вас ресивер оригинал ,так,что можно лить любую прошивку от Глобо 7100.
radiochaman
Пользователь
Огромное спасибо search за помощь. Кажется все стало получаться, удалось восстановить Star track world-in-box 1 plus с материнкой AL-300-VER1.3 - этот Глоба 4ххх процессор 3329С заливал четыре области памяти флэш http://forum.sat-expert.com/remont-...ali-m3329b-m3329c-cherez-jtag.html#post154442
После этого заработал КОМ-порт, восстановление заняло 15-20 минут, спасибо slav0n за его информацию и софт.
Вот-бы так можно было-бы восстанавливать Глобо 7100 (3329В) - 8 часов восстановление это чересчур.
После этого заработал КОМ-порт, восстановление заняло 15-20 минут, спасибо slav0n за его информацию и софт.
Вот-бы так можно было-бы восстанавливать Глобо 7100 (3329В) - 8 часов восстановление это чересчур.
Yaro
Профи в Сат-ТВ
Насколько я знаю, такие же файлики для оживления сом-порта есть и для Али 3329В.
нифига, нету. сам пробовал нарезать по аналогии - не помогло. естессна что извращался на полностью исправном ресивере, убил так сказать ради науки.
кстатьи - извращался я и с глобо 7010А и с евросатом на 3329В, результат одинаков.
Но восстанавливать 7010А и клоны мона всё равно по-быстрому, я же всё описывал в первой части темы(ссылка вверху) - путём последовательного вливания разных версий загрузчиков пока не заработает, ну а если не помогло - только весь дамп. Ещё как вариант если есть любовь паять мелочь и имеется оборудование то перепаять флэшку в глобо5000 на 5518 и за две минуты влить дамп и перепаять обратно - занимает меньше часа, хотя это можно сказать идея из бредовых
Yaro
Профи в Сат-ТВ
Gesha, были у меня эти файлики уже нарезанные, точно помню, вот не помню, куда их подевал. И в работе проверить не пришлось, не на чем просто, так что подтвердить или опровергнуть рабочесть нет возможности. Насчет перепайки в другой рес на 5518 проце - мысль хорошая, если ничего уже в запасе из мыслей и вариантов не осталось, а приемник оживить очень хочется Как по мне, это уже инквизиция, а не ремонт Да, насчет нарезания файликов самостоятельно и по аналогии...осмелюсь заметить, что вряд аналогия тут прошла бы, разные уж слишком процессоры В и С, соответственно адресация нарезаемых файликов могла просто не совпасть, отсюда и неудача. Хотя уже одна попытка самому сделать подобное заслуживает похвалы
Как по мне, это уже инквизиция, а не ремонт Да, насчет нарезания файликов самостоятельно и по аналогии...осмелюсь заметить, что вряд аналогия тут прошла бы, разные уж слишком процессоры В и С, соответственно адресация нарезаемых файликов могла просто не совпасть, отсюда и неудача. Хотя уже одна попытка самому сделать подобное заслуживает похвалы
готовых файлов для 3329В я никогда не видел, вопросы подобные в сети встречал не раз но ответ был что нету всегда. канеш я не сильно много ресурсов отслеживаю, но где бываю - там нету такого.
ну да и ладно, это уже в прошлом, ща видимо возраст начинает сказываться - неохота сношаться с таким Г, проще поставить на ночь и пусть себе пишется там флэшка хоть шесть, хоть восемь а хоть и десять часов главное тюнер тыкнуть в розетку компа что от бесперебойника работает
ну, процы не такие уж и разные а как раз очень даже и похожие, пусть не родные, но двоюродные братья точно. а во-вторых я аналогию брал не только по адресам, я просматривал дамп и резал куски с таким же содержимым а не просто адреса тупо копировал. ну и ещё много вариантов перепробовал - было время и было интересно и поигрался я нормально тогда....
ну да и ладно, это уже в прошлом, ща видимо возраст начинает сказываться - неохота сношаться с таким Г, проще поставить на ночь и пусть себе пишется там флэшка хоть шесть, хоть восемь а хоть и десять часов
главное тюнер тыкнуть в розетку компа что от бесперебойника работает
Yaro
Профи в Сат-ТВ
Согласен на все 100%. Мне пока что проще, если такое и попадется, то есть нормальный ЕЖТАГ, этот побыстрее шьет, точно не скажу, на сколько, но что быстрей - точно.
Вопрос не совсем понятен - ты имеешь в виду в настройках программы выставить длину?
При заливке не надо менять ничего, прога сама после указания ей файла сама определит его размер.
А вот при чтении проге нада указать сколько читать.
Помогите с Globo 7010a
Подскажите globo 7010A оригинальный из первых в большом корпусе и выдавлено на корпусе Globo. Интерфейс делал на резисторах,сейчас на микросхеме,результат один,EJTAG TT 1.06.11 Всё определяется заливаю дамп всё льётся без ошибок,после откидываю debug, включаю либо совсем тишина либо после пару раз выкл вкл тумблером загорается красный светодиод,на табло на секунду засветится ON и погаснет,и горит постоянно один светодиод.БП в порядке,подкидывал на другой тюнер всё работает,Сначала експерементировал с загрузчиками,как написано в инструкции ,тюнер ведёт себя так же как как описал выше.Единственное что не делал не прогревал флешь,И ещё скажите как правильно проверить целостность считанного дампа, если просто по размеру то размер одинаковый.
Подскажите globo 7010A оригинальный из первых в большом корпусе и выдавлено на корпусе Globo. Интерфейс делал на резисторах,сейчас на микросхеме,результат один,EJTAG TT 1.06.11 Всё определяется заливаю дамп всё льётся без ошибок,после откидываю debug, включаю либо совсем тишина либо после пару раз выкл вкл тумблером загорается красный светодиод,на табло на секунду засветится ON и погаснет,и горит постоянно один светодиод.БП в порядке,подкидывал на другой тюнер всё работает,Сначала експерементировал с загрузчиками,как написано в инструкции ,тюнер ведёт себя так же как как описал выше.Единственное что не делал не прогревал флешь,И ещё скажите как правильно проверить целостность считанного дампа, если просто по размеру то размер одинаковый.
Если после заливки полного дампа ресивер не грузится, то нужно предполагать что есть аппаратные неисправности. К примеру при неисправной оперативке могут быть такие же симптомы, как и при испорченном содержимом флэшки. Я когда-то, когда только начинал знакомиться с цифровыми ресиверами сталкивался с таким не раз - лью дамп в флэшку, сливаю, проверяю - всё ОК а тюнер всё равно мёртвый...меняем оперативу - и он заработал. Правда ещё можно предполагать и смерть камня, а это уже экономически нецелесообразно, разве только ради спортивного интересу.
Проверка - размер то всегда совпадёт, он всегда будет 2097152, а вот содержимое этих 2097152.....проверить мона так - сливаешь дамп сразу после заливки не включая ресивер, т.к. даже изменив громкость на ресивере на единичку уже получишь разницу...так вот слитый дамп сравниваешь по содержимому с тем, что заливал.... я пользуюсь тоталкомандером, у него есть функция сравнения по содержимому двух файлов. Должно совпадать полностью.
Проверка - размер то всегда совпадёт, он всегда будет 2097152, а вот содержимое этих 2097152.....проверить мона так - сливаешь дамп сразу после заливки не включая ресивер, т.к. даже изменив громкость на ресивере на единичку уже получишь разницу...так вот слитый дамп сравниваешь по содержимому с тем, что заливал.... я пользуюсь тоталкомандером, у него есть функция сравнения по содержимому двух файлов. Должно совпадать полностью.
