Прошивка тюнеров на процессорах Ali M3329B/M3329C через Jtag.
- Статус
Eol
Профи в Сат-ТВ
PHILIPS, кашпировский в отпуске, медиумов забанили...некому угадать какой у тебя аппарат в ремонте. если удосужишься написать какой ресивер - мож чё и подскажем
хотя по всем признакам вероятней всего неверно выбрана флэшка, сужу по логу, где обведено красным. правильный выбор нада сделать в секции, обрисованной синим.
более толковой помощи дать невозможно по причине отсутствия инфы для размышлений
хотя по всем признакам вероятней всего неверно выбрана флэшка, сужу по логу, где обведено красным. правильный выбор нада сделать в секции, обрисованной синим.
более толковой помощи дать невозможно по причине отсутствия инфы для размышлений
да какая к чёрту разница глобо, евросат, оптикум или ортон или ещё какая байда...всё одно на данной серии процов...я ж говорю - всё основное в начале темы, далее пошли в основном сплошные повторы....
Это точно вот бы еще флеши одинаковые и мамки на одно лицо-джекпод для ремонта,а то таких тараканов Китайцы навтыкают.....
С 75х пока отложил-пошел падеж ресов на блоки питания сижу конденсаторы раздутые меняю-еще и на завтра хватит
главное что б был коннект с процом. потом выбираешь нужный тип флэшки...и вовсе не обязательно что б в списке была именно твоя флэшка, если у тебя флэшка, которой нет в списке для выбора значит она просто есть совместимой с какой-нить из списка. если не знаешь с какой - так тож ведь я писал в начале темы - тупо тыкаешь поочерёдно в разные типы пока не попадёшь в тот, при котором твою флэшку признали родной
всего ведь пять попыток, дело парочки минут сам никогда не напрягался поиском даташитов и разбором какая флэш и куда - тыцьнул пару раз мышкой - гляжу - вот и законнектилось успешноВсе !yea! с CosmoSat 7100С конект имеем(конектится с "мордой" и :] контакты подключения интерфейса подписаны наоборот,флешь выставляем SPI(ALI))-это я проверял интерфейс :yahoo: все работает
Вот :d: надо было скрин выложить программы EJTAG_TT_1.0.6.16.exe -но увы отремонтировал блок питания и отдал рес хозяину
А вот с Star track 75x !bad! - не конектится
Gesha нужна Ваша помощь-выкладываю фотки мамы и нужно разобраться где какой контакт(обьясните куда должен идти TCK ,TMS,TDO и TDI на какие ноги проца или куда еще с GND понятно земля она и в Африке земля)-обьясните или ссылочку где :rtfm:

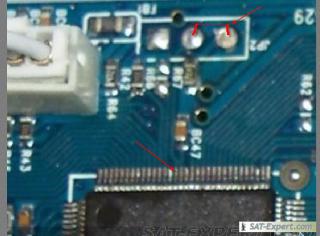

Да и я на JP2 поставил перемычку как в Евросат/Евроскай тут помоему другого варианта нет-вот только здесь три контакта -вопрос правильно ли я их соединил(красные точки)
Вложения
Для проц.Ali 3329 в всех ресиверах последовательность подключение джитага одинаковое,т.е. TRST;TDI;TDO;TMS;TCK;GND!!!
К сожелению на вашем фото плохо видно,что именно подключено,дайте фото большого маштаба в месте установки перемычки
ardon:Это я уже изучил как табличку умножения,но вот чего нет конект вот вопрос с CosmoSat 7100С (тоже ALI 3329С) есть,а с эти недобитком нету.
Пойду по соседям искать цифровик-мой дочь у Харьков увезла,сейчас сделаем
Вложения
Последнее редактирование:

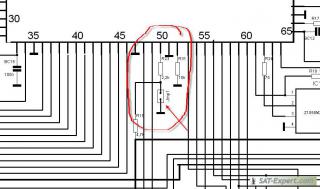

Если сравнивать с схемой Globo4100C и вашим фото,тогда по идеи получаеться перемычка(Debug) должна быть как указано на рисунке,но 100% гарантии не даю!!!Пробуйте!!!
Это для Globo4100C
Это судя по вашему фото
СаНик, по пунктам.
1. последовательность точек джитага - согласен с уважаемым коллегой что до сегодняшнего дня где я видел - везде одинаково, только как уже опять же неоднократно писалось бывает наоборот относительно подписей. "Звоним" GND и от него пляшем Это чисто практический вариант. С него начинаем. Если не пляшет - то к следующему пункту.
2. А далее уже переходим к грамотному способу, теоретически правильному - либо берём даташит на проц и по нему смотрим куда что, либо любой другой рес с таким же проциком и где знаем распиновку джитага и на нём смотрим куда какая нога...
3. всё это никак и никакого эффекту не даст если проц не будет переведён в отладочный режим. опять же если по уму - то даташит. Я чесно слово не знаю что там в даташите, ну не было у меня никогда потребности и потому не заморачивался. Но думаю что точки на фотке скорей всего то, что нада....можно пробовать их перемыкать в любых комбинациях. Только нужно учитывать, что перемкнуть в отключенном от сети ресивере и уже с перемычкой его в сеть тыкать. иначе не поможет.
4. материнку ты снимал и снизу осматривал? мож там наоборот снять перемычку надо, ну как 4100С, а если её нет на точках, то значит либо "сопля" в её качестве, либо СМД-резистор нулевого сопротивления...
5. а мож там две из точек уже замкнуты и их нада разомкнуть - прозвони их между собой и если окажется что пара из них коротит - ищи чем закорочена и снимай перемычку или резистор на нуль ом...
Как итог всему сказанному - нет в инете в свободном доступе полной сервисной доки на тюнера, всё что есть - это наработки таких как ты, да я, да остальные наши коллеги по форуму и по инету...все мы что-то пробуем и делимся тем, что получилось или не получилось...потому естессно имея некоторый практический опыт легче. Ну и собственно итог - надо на основе имеющегося опыта пробовать все варианты, анализировать сходства и отличия и т.п. и т.д. А это опять приводит к тому, что нада перечитать тему...там и об отсутствующем джампере писали не раз, и об резисторе, вроде R32 в некоторых сериях 4100С, который вместо джампера "засекретили" и об морде тюнера и т.п. и т.д.
1. последовательность точек джитага - согласен с уважаемым коллегой что до сегодняшнего дня где я видел - везде одинаково, только как уже опять же неоднократно писалось бывает наоборот относительно подписей. "Звоним" GND и от него пляшем
Это чисто практический вариант. С него начинаем. Если не пляшет - то к следующему пункту.2. А далее уже переходим к грамотному способу, теоретически правильному - либо берём даташит на проц и по нему смотрим куда что, либо любой другой рес с таким же проциком и где знаем распиновку джитага и на нём смотрим куда какая нога...
3. всё это никак и никакого эффекту не даст если проц не будет переведён в отладочный режим. опять же если по уму - то даташит. Я чесно слово не знаю что там в даташите, ну не было у меня никогда потребности и потому не заморачивался. Но думаю что точки на фотке скорей всего то, что нада....можно пробовать их перемыкать в любых комбинациях. Только нужно учитывать, что перемкнуть в отключенном от сети ресивере и уже с перемычкой его в сеть тыкать. иначе не поможет.
4. материнку ты снимал и снизу осматривал? мож там наоборот снять перемычку надо, ну как 4100С, а если её нет на точках, то значит либо "сопля" в её качестве, либо СМД-резистор нулевого сопротивления...
5. а мож там две из точек уже замкнуты и их нада разомкнуть - прозвони их между собой и если окажется что пара из них коротит - ищи чем закорочена и снимай перемычку или резистор на нуль ом...
Как итог всему сказанному - нет в инете в свободном доступе полной сервисной доки на тюнера, всё что есть - это наработки таких как ты, да я, да остальные наши коллеги по форуму и по инету...все мы что-то пробуем и делимся тем, что получилось или не получилось...потому естессно имея некоторый практический опыт легче. Ну и собственно итог - надо на основе имеющегося опыта пробовать все варианты, анализировать сходства и отличия и т.п. и т.д. А это опять приводит к тому, что нада перечитать тему...там и об отсутствующем джампере писали не раз, и об резисторе, вроде R32 в некоторых сериях 4100С, который вместо джампера "засекретили" и об морде тюнера и т.п. и т.д.
Тоесть вот так
Вложения
ardon: Сажусь и перечитываю всю тему по буковке от А до Я,а то ухвачу кусок и за паяльник-все сначала теория,а затем практика.Спокойной ночи.До завтра а я :rtfm:
СаНик, меня уже лет 25 назад один старый мудрый ремонтник учил - лучше просиди пару часов со схемами и сервисной докой, тогда за пару минут найдёшь неисправность и не напартачишь ещё больше...а то если сразу за паяло - то всё равно потом придётся в бумагах сидеть и ещё то, что напаял сдуру ремонтировать
Во а я получается зажался-нет :nono: просто еще не успел выложить,вернее думал выложу все сразу.Ладно выложу по частям:
При проверке интерфейса(подключал рабочий CosmoSat 7100С ( ALI 3329С )-опробывал три программы EJTAG_TT_1.0.6.12-все определяет мгновенно;EJTAG_TT_1.0.6.14-вообще ничего не определяет выдает "FFFFFFFFFFF";EJTAG_TT_1.0.6.16.exe-думает пару секунд и определяет все и получил такие результаты
JTAG CosmoSat 7100С ( ALI 3329С )
- для ввода в Дебуг снимается JP1
-конектится только с подключеной мордой
-контакты подключения интерфейса подписаны наоборот
-EJTAG_TT_1.0.6.12.exe или EJTAG_TT_1.0.6.16.exe(EJTAG_TT_1.0.6.14.exe-не использовать для данного реса)выставляется флешь SPI(ALI)
Да кстати ремонтировал Техносат 4100С :taunt: еще одно чудо китайских манипуляций "трансформер", как в песне "Я тебя слепила,из того,что было":rofl:- мама один к одному с CosmoSat 7100С -JP1 только нету а вместо него "0" резистор
фото материнки (извините за качество снимал мобильником)
Вложения
Последнее редактирование:
Пытаюсь оживить Глобо 8300А
Что делаю не так? ДЖЕТАГ на резисторах,до сих пор не было ни одного сбоя.
FileVersion = 1.0.6.17
Speed = 247802
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = FFFFFFFF
Ali M332x
IMPCODE = C05288
Версия EJTAG 1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Ошибка
Что делаю не так? ДЖЕТАГ на резисторах,до сих пор не было ни одного сбоя.
FileVersion = 1.0.6.17
Speed = 247802
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = FFFFFFFF
Ali M332x
IMPCODE = C05288
Версия EJTAG 1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Ошибка
у меня тоже до некоторого времени не было ни единого сбоя. вот только несколько тюнеров были списаны как полные трупы. А потом оказалось что они жильцы ещё, когда сделал интерфейс на МС. Об этом я написал на первых страничках, где выложил схемы...
Причины могут быть следующие:
1. аппаратная неисправность ресивера
2. интерфейс на резисторах
3. неправильные действия или их последовательность.
-это значит что не работает интерфейс
Интересно откуда такие результаты
Такой результат будет только при CPU ID = 000000
на вопрос
ответом может быть
на резисторах всё может быть. и даже временами он может работать
- Статус
