РЕМОНТ РЕССИВЕРОВ

[borborka]

Болшое спасибо!!! Всё пошло как надо!!!



[serg1557733]

тюнер опен 800 после грозы вылетел БП и микруха преобразователь видео сигнала ,помоему, HCF 4053 разлетелась, микруху впаял новую с такого же опена, бп востановил, изображения все равно нет, транзюк который с 208 ноги проца идет тоже заменил, пробовал непосредственно с микрухи видео не идет



[Михаил Евгеньевич]

думаю кранты процу..просто стать осцилом на выход видео с проца и все будет ясно



[Volas]

Тюнер Глобик 7010- сдох после грозы , в БП сгорела 5m0365r. После замены БП пришёл в норму но на дисплее загорается 8 красный диод и тухнет мне почему то кажется что сдохла или ОЗУ или флеха, скорее таки она сцуко. Подскажите кто знает код ошибки.

Добавлено через 49 минут

Тюнер Глобик 7010- сдох после грозы , в БП сгорела 5m0365r. После замены БП пришёл в норму но на дисплее загорается 8 красный диод и тухнет мне почему то кажется что сдохла или ОЗУ или флеха, скорее таки она сцуко. Подскажите кто знает код ошибки.

Банальный непропай - старею сцуко!bad!



[maksim1308]

New star st 205m клон опена 1700 пропала вертикальная поляризация Ка 317 заменил на выходе 23 вольта



[pofigist]

Смотри обвязку Ка 317 (если сам стаб заведомо исправный), особенно внимательно нужно проверить задающие резисторы.



[Volas]

Значит пришол в ремонт тюнер star traсk 1150, после грозы(( был убит через ком порт компьютера скорее всего , 232 микруха взорвалась- заменил на новую . В общем на табло загорается изредка две точки ---- : и все-блок питания садится ,слышно как высоковольтный кондер щелкает - замена всего БП с заведомо исправного результата не дал, погрешил на Проц и пересадил с донора и тишина... БП щелкает ..... чешу репу... дальше беру тестер и смотрю напряжение - бегает как заяц ,3.3 в обще нету - смотрю 317 пробита, дальше транзюк, меняю .... перемацываю каждый миллиметр тюнера нахожу еще один пробитый транзюк на выходе видео- меняю и тишина ... меняю еще раз проц с донора и ах..ваю , изредка на морде тюнера : . Что то замну то но что!? морда отключена, картоприёмник тоже, Кренку заменил ,1117al - в общем осциллографа нет и ESR тоже ... Осталось поменять Флеху, ОЗУ, литы, микруху с ключами к пульту))) и новый тюнерardon::unsure:



[pofigist]

Если щёлкает БП значит срабатывает защита от КЗ. Смотри по каком напряжению КЗ и в ту сторону копай.



[Volas]

Что такое KЗ? Кварц?



[pofigist]

КЗ - короткое замыкание



[CKBB]

БП 7010A,после того как жена полила цветы вместе с тюнером (вода попала в район БП) вылетел транзистор J5027-R,всё остальное вроде целое.Так как такого транзистора не было я вместо него поставил MJE 13005 (насколько я помню он подходит для замены,могу ошибаться),включаю в сеть и новый транзистор мигом вылетает.Что посоветуете,где копать?



[pofigist]

На чём собран БП?
Обвязку силового транзистора нужно внимательно проверить, он редко сам горит, зачастую утягивает ещё чтото.



[Михаил Евгеньевич]

D13005A, MJE13005, CD13005, J5027-R, 2SC5027, FJP5027 китайцы уже такого чудят что просто ппц

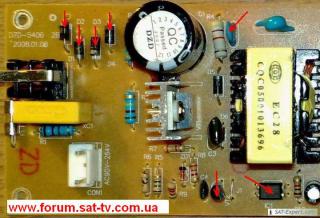

не он??? есть подобная схемка
там еще нуно обвязочку очень хорошо проверить,особенно кондюк пару нанофарад ну и транзюки..вообще напоминает БП от ТВ китайцев предыдущих лет и теперишних ТВ китайцев ......:taunt:
такой вариант нашел и на полевике



[CKBB]

Михаил Евгеньевич,да,именно он!

Добавлено через 1 час 57 минут
J5027-R можно же заменить отечественным КТ-838?



[Михаил Евгеньевич]

по даташитам кт838 не тянет по частоте



[Eol]

Друзья, нужна распиновка и уровни напряжений на разъеме от БП ресивера Hivion-3300FTA на камне STi5518. Дал людям на время поюзать, а вернули без БП сцуко


Разобрался, схему положил в раздел даташиты, блоки питания пожи...



[Volas]

Значит пришол в ремонт тюнер star traсk 1150, после грозы(( был убит через ком порт компьютера скорее всего , 232 микруха взорвалась- заменил на новую . В общем на табло загорается изредка две точки ---- : и все-блок питания садится ,слышно как высоковольтный кондер щелкает - замена всего БП с заведомо исправного результата не дал, погрешил на Проц и пересадил с донора и тишина... БП щелкает ..... чешу репу... дальше беру тестер и смотрю напряжение - бегает как заяц ,3.3 в обще нету - смотрю 317 пробита, дальше транзюк, меняю .... перемацываю каждый миллиметр тюнера нахожу еще один пробитый транзюк на выходе видео- меняю и тишина ... меняю еще раз проц с донора и ах..ваю , изредка на морде тюнера : . Что то замну то но что!? морда отключена, картоприёмник тоже, Кренку заменил ,1117al - в общем осциллографа нет и ESR тоже ... Осталось поменять Флеху, ОЗУ, литы, микруху с ключами к пульту))) и новый тюнерardon::unsure:

Виной всему была флеха- снял ,помыл, запаял и все заработало ну сам себе не верю а столько то мучений. Главное не спешить:stop:



[opus]

по даташитам кт838 не тянет по частоте

838 по коэфициенту усиления не проходит.Я несколько раз экскримент делал:втыкаю BUT18-всё работает,меняю на 838 ни какого шевелизма,1007-работает,ставлю КТ 859-молчание,MTP6N60-работает.Измеряю бетты-у совдеповских не более 8,у буржуйских не мение 20.Search выкладывал самую распространённую схему БП для глобиков,см.вложение.Серию 1005-1007 ставить не рекомендую,они очень китайские.При пробое силового умирает и управляющий в базовой цепи,туда любой 200мА, 25V,усиление от 50.



[crowe]

Добрый вечер. У меня проблема, ресивер без признаков жизни, не включается. Проверил питание БП что подается на материнку, все соответствует указаним значениям, БП рабочий. Но дальше немогу ничего понять, может блокировка микросхем хз... Что еще проверить?
Ресивер: BigSat BSG 6500 Lux клон Globo
БП: на микросхеме 5MO2659R
Материнка AL - 200 - VER 3.5
проц. Ali 3329B



[search]

crowe, Напишите,как ресивер перешел в такое состояние.Возможно залили несоответствующую прошивку,тогда только Jtag.
