Тест Inverto Black Ultra
.
Понадобилось мне для компоновки двухзеркальной антенны уменьшить размеры облучателя LNB Inverto Black Ultra.
Вот я и решил заодно выяснить, как влияет на облучение зеркала с углом раскрыва 72* внешнее дроссельное (скалярное) кольцо облучателя.
Вначале снял спектр SNR-1 спутника Астра в позиции 19.2*Е.
Затем выбрал 7 пар транспондеров с возможно близкими частотами H и V поляризаций на границах поддиапазонов и с возможно большими значениями SNR для уменьшения относительной ошибки измерений.
Восьмую пару образовали транспондеры с самыми большими значениями сигнала в обеих поляризациях
Девятую пару - транспондеры с минимальной и максимальной частотами.
Для каждой пары были сняты ДН для тщательнейшим образом отюстированного LNB:
Положение LNB в держателе было отмечено рисками на держателе и корпусе
Пример одновременно снятой пары ДН:
По завершению снятия парных ДН был снят спектр SNR-2 для контроля за изменением уровня сигналов со спутника.
Далее я отрезал половину выступающей части внешнего кольца на облучателе и, поместив LNB в корпус, по рискам снова установил его в фокус зеркала:
Тут же был снят спектр SNR-3, чтобы увидать общие результаты переделки облучателя.
А затем я вновь снял ДН для выбраных пар транспондеров:
Затем итоговый спектр SNR-4 - и на полное удаление внешнего кольца !yea!
Установив обпиленный LNB в конвертеродержатель, снова снял спектр SNR-5, который показал среднее уменьшение уровня сигнала на 0.31дБ:
И в третий раз были сняты ДН для всех девяти пар транспондеров:

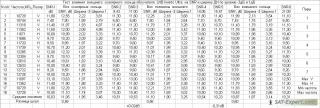

После снятия заключительного спектра SNR-6 оформил итоговую таблицу теста:
Здесь замечу, что драйвер программы снятия парных ДН даёт значения на 0.55дБ выше, чем драйвер в SDK Технисат.
Кроме того, ДН имеют смещение максимума для Н и V поляризаций примерно на 0.1*. Сей факт тоже нужно учитывать при анализе результатов
В целом, LNB весьма достойный, о чём свидетельствуют результаты, которые получены на антенну 0.845м в пасмурную погоду через тройное стекло !good!
.
