Замена программного обеспечения на спутниковых ресиверах в картинках и описанием
Часто задаваемые вопросы по ресиверам OpenBOX AF 1700E[F-100], 8100CI[210CI], X-600, X-610, X-620, PowerSky8210 CISCV
Работа с «ARITER2», редактирование и сохранение настроек тюнера
Порядок выгрузки отредактированных настроек в тюнер:
1. Подсоединяем тюнер кабелем к свободному последовательному порту (com 1, com 2)
2. Включаем тюнер в сеть 220 В и выводим его в дежурный режим (Stand by)
3. В программе ARITER2 , в пункте Tools выбираем соответствующий порт.
4. Далее, направив пульт на тюнер набираем следующую последовательность цифр 24680, после чего на табло тюнера появится надпись ALT, что означает готовность тюнера к приему данных.
5. В окне программы , в пункте SEND / RECEIVE выбираем Send to STB.
6. Наблюдаем в отдельном окошке процесс выгрузки ключей, после того как на тюнере высветится надпись END в окне отображения процесса выпадет сообщение о успешном завершении загрузки, нажимайте ОК.
7. После чего тюнер можно выключать и отсоединять от компьютера.
Примечание: Если процесс выгрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту, не правильно выбран режим в тюнере.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам OpenBOX AF 1700E[F-100], 8100CI[210CI], X-600, X-610, X-620, PowerSky8210 CISCV
Загрузка программного обеспечения(SOFT) в тюнер
Для данной операции необходима программа ARIONER и нуль-модемный кабель , программа позволяет загружать ПО в тюнер.
Порядок действий при загрузки ПО в тюнер:
1. Отключаем тюнер от сети.
2. Подсоединяем тюнер кабелем к свободному последовательному порту (com 1, com 2)
3. В программе ARIONER, в пункте Port выбираем соответствующий порт.
4. Открываем нужный софт в программе, путем нажатия в окне программы кнопки OPEN.
5. Выбираем нужный файл.
6. Нажимаем в окне программы кнопку Send program to IRD, после чего высвечивается обращение программы к тюнеру и ожидание ответа.
7. Включаем тюнер в сеть 220В.
8. Наблюдаем в этом же окошке процесс загрузки софта, в это время на табло тюнера горит 88:88
9. По окончанию процесса появляется окно с сообщением о успешном завершении. Нажимаем в этом окне ОК.
10. Ждем пока на табло тюнера после 88:88 пробежит « - » и высветится либо «LANG» либо номер канала.
11. После чего тюнер можно выключать и отсоединять от компьютера
Примечание: Если процесс выгрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту. Если после появления окна о успешном завершении процесса загрузки на тюнере не пропадает 88:88 ,означает что загружаемый софт не для этой модели, либо не изначального производителя. Решается эта проблема путем загрузки старого ПО (если такое имеется у вас на компьютере)
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Для выполнения данной операции необходима программа PSLoader и нуль-модемный кабель. Данную программу можно найти на сайте sat.net.ua
Программа позволяет менять версии ПО встроенного модуля путем перепрограммирования внешней и внутренней памяти модуля. Для модуля организованного на чипе AT89C51RC2 существует два файла с расширением u01 и u02. Для модуля организованного на чипе AT89C51RD2 существует один файл с расширением url. В большинстве своем тюнера золотистого цвета комплектуются модулями на чипе AT89C51RC2 , но бывают исключения!!!! ВНИМАНИЕ !!! Прежде чем загружать какой либо софт для модуля , убедитесь на 100% что у вас стоит соответствующий чип! В противном случае при не соответствии прошивки и чипа ,вы рискуете полностью потерять работоспособность тюнера… Не рабочий модуль восстановить очень сложно! В большинстве своем модуль меняется на новый ,что не входит в условия гарантии.
Порядок замены версии ПО встроенного модуля:
1. Отключаем тюнер от сети 220 B.
2. Подсоединяем тюнер кабелем к свободному последовательному порту (com 1, com 2)
3. Включаем тюнер в сеть 220 В и выводим его в дежурный режим (Stand by)
4. В программе PSLoader, в пункте Port выбираем соответствующий порт .
5. Открываем нужный софт в программе, путем нажатия в окне программы кнопку OPEN.
6. Выбираем нужный файл. Если файл с u01, то автоматически после выбора первого выскочит окно для выбора второго файла u02.
7. Далее, направив пульт на тюнер набираем следующую последовательность цифр 24680, после чего на табло тюнера появится надпись ALT, что означает готовность тюнера к приему данных.
8. Нажимаем в окне программы кнопку Send program to IRD после чего в этом же окне отображаеться процесс загрузки.
9. По окончанию процесса появляется окно с сообщением о успешном завершении. Нажимаем в этом окне ОК
10. На табло тюнера высвечивается END
11. После чего тюнер можно выключать и отсоединять от компьютера
Примечание: Если процесс выгрузки не пошел, т.е. тюнер не отвечает на запрос компьютера или наоборот проверяйте: Соединение, т.е. правильность распайки кабеля либо его повреждения. Правильность выбора портов ,другой одновременно работающей программы на этом же порту. Если после загрузки тюнер не открывает ни один канал и после возврата в заводские установки не прописывает их ,даже при высоком уровне сигнала, говорит о том что вы не проконтролировали соответствие чипа и ПО…. Модуль подлежит ремонту….
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам OpenBOX AF 1700E[F-100], 8100CI[210CI], X-600, X-610, X-620, PowerSky8210 CISCV
Копирование полностью всего содержимого тюнера в другой
Функция хороша для установщиков либо людей не имеющих компьютера. Для данной операции необходим нуль-модемный кабель, настроенный тюнер с соответствующим ПО (в дальнейшем Master) и “пустой” тюнер, который непосредственно и будем программировать.
Порядок копирования всех установок и ПО с Master тюнера на другой:
1. Обесточиваем тюнеры.
2. Соединяем два тюнера нуль-модемным кабелем.
3. Master-Тюнер с которого будем копировать включаем в сеть 220 В.
4. Далее, направив пульт на тюнер, набираем следующую последовательность цифр 74620, после чего на табло тюнера появится надпись SOFT, что означает готовность тюнера к передаче всех данных.
5. После этого включаем в сеть 220 В тюнер №2 в который будем копировать. на табло у которого после включения горят 88:88, а на Master-Тюнере наблюдаем процесс загрузки.
5. Как только на Master-Тюнере высвечивается END ждем когда на табло тюнера №2 пропадет 88:88 и высветится либо «LANG» либо номер канала.
6. Выключаем оба тюнера из сети и, только тогда отсоединяем нуль-модемный кабель.
Коды активации различных режимов работы тюнера
42114802500 - вывод полной информации о тюнере.
193702486 - код активации встроенного эмулятора.
74620 - Режим готовности тюнера к передаче полностью ПО, настроек каналов и ключей.
74621 - Режим готовности тюнера к передаче всех настроек каналов и их списков (ARITER2)
74623 - Режим готовности тюнера к передаче всего содержимого эмулятора. (GAZOLINE)
74624 - Режим готовности тюнера к передаче только настроек каналов и ключей.
24680 - Режим готовности тюнера к приему каких либо данных (кроме приема ПО)
Распиновка нуль-модемного кабеля
По схеме видно ,что 9-пиновые разьемы соединяются напрямую, кроме 2-го и 3-го контакта!!! Именно они и переворачиваются! – 2-3 , 3-2….
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам OpenBOX F-300, X-800, X-820
Загрузка программного обеспечения в тюнер
Необходимость замены внутреннего программного обеспечения ресивера обусловлена тем, что постоянно ведется исправление ошибок, улучшение и совершенствование пользовательских качеств ресивера.
Для обновления ПО нам понадобится программа Updater (F-300_Updater_v1.00.zip) и собственно сам софт. Все это можно найти у нас на сайте в разделе Файлы. Также нам понадобится нуль-модемный кабель для подключения к компьютеру.
Необходимо выполнить следующую последовательность:
1. Отключаем тюнер от сети 220 В.
2. Подключаем тюнер кабелем к свободному последовательному порту компьютера (как правило com1 или com2)
3. Запускаем программу Updater и в меню "Serial Port" выбираем соответствующий порт
4. Открываем нужный софт в программе, путем нажатия в меню "File", "Open"
5. Далее выбираем файл с софтом и нажимаем кнопку "Open"
6. В окошке "File Name" программы Updater можно дополнительно перепроверить название файла с софтом.
7. Теперь нажимаем кнопку "Update", что должно вывести надпись "Connecting" в информационном окне программы
8. Включаем тюнер в сеть 220В
9. В инфо-окне программы появится надпись "Downloading" и в нижней части побежит полоска, показывающая процент загрузки ПО в ресивер
10. После того как полоска добежит до 100% появится надпись "Wait, please. Dont power off!". Сейчас ни в коем случае нельзя выключать ресивер из сети, т.к. начался процесс программирования Flash.
10. Необходимо дождаться появления на лицевом табло ресивера "8" и соответствующей надписи программы Updater "Completed to Update STB!"
11. Это означает что процесс замены ПО ресивера завершился и теперь необходимо на несколько секунд выключить его из сети
12. По включению ресивера, нужно будет зайти в меню "Установка" и выбрать пункт "Сброс настроек", согласиться с предупреждением о сбросе и ввести пин код (по умолчанию 0000)
13. Последнюю операцию необходимо проделывать каждый раз при смене ПО ресивера, т.к. в разных версиях может отличаться перераспределение памяти и ели не выполнить это действия - ресивер может работать нестабильно.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам OpenBOX F-300, X-800, X-820
Включение эмулятора
Необходимо выполнить следующую последовательность:
1. Нажать на пульте кнопку "Меню"
2. Последовательно набрать ряд цифр 1117
3. В появившемся меню нужно выбрать пункт "эмулятор" и с помощью кнопок "" установить "Вкл."
Ввод операционных ключей
На соответствующих сайтах, к примеру (www.sat-key.org) находим необходимого провайдера.
Допустим :
Viasat ticket - название провайдера
id :010C10 - идентификационный номер
0E: - номер рабочего операционного ключа
30 C5 43 D1 37 04 7C 87 - непосредственно ключ(16-ти ричная система)
Переходим к порядку ввода:
1. Нажать "Меню"
2. Последовательно набрать ряд цифр 1117 и попадаем в меню эмулятора
3. Выбираем нужную кодировку в данном случае Viaccess
4. Ищем в общем списке индификационный код провайдера в тюнере (010С10)
5. После того как курсор стоит на нужном нам номере провайдера нажимаем "вправо"
6. Выбираем номер ключа 0Е. В тюнере выглядит так: 010C10 0E
7. Теперь, когда курсор стоит на нужном номере провайдера и ключа, нажимаем красную кнопку "EDIT" (Редактировать)
8. С помощью кнопок "влево" и "вправо" перемещаемся по самому ключу в 16-тиричной системе, а используя "вверх" и "вниз" меняем значения
9. После того как мы получили требуемое значение ключа (30 C5 43 D1 37 04 7C 87), нажимаем "OK"
10. Если никакие другие ключи менять нет необходимости, то просто нажимаем "Exit". Несколько секунд на экране будет надпись "сохранение настроек", это процесс идет записи новых данных в Flash-память.
11. После этого находим соответствующий канал и наслаждаемся просмотром. Последовательность действий аналогична и для других кодировок.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам OpenBOX F-300, X-800, X-820
Как загрузить полностью содержимое эмулятора из тюнера в компьютер и наоборот
Для заливки ключей в тюнер или сохранения их на компьютер нам понадобится программа KeyUpdater (key_updater(v0.91).zip), которую можно найти у нас на сайте в разделе Файлы. Также необходим нуль-модемный кабель для подключения к компьютеру.
Необходимо выполнить следующую последовательность:
1. Отключаем тюнер от сети 220В
2. Подключаем тюнер кабелем к свободному последовательному порту компьютера (как правило com1 или com2)
3. Запускаем программу KeyUpdater и в меню "Serial Port" выбираем соответствующий порт компьютера
4. Для того чтобы записать ключи в тюнер нужно выставить в окошке "Key Service" значение "Send", для приема ключей - соответственно "Receive"
5. Далее, если мы записываем ключи в тюнер, заходим в меню "File", "Open" и выбираем требуемый файл формата softcam.key. Если требуется записать ключи с тюнера в компьютер то аналогично через меню "File", "Open", задаем название будущего файла, в который будут записаны ключи.
6. Теперь, если мы записываем ключи в тюнер, нажимаем кнопку "Send". В случае сохранения ключей на компьютер - "Receive"
7. В течении нескольких секунд нужно включить ресивер в сеть 220в, после чего должна побежать полоска с процентным указанием выполненной операции
8. Свидетельством того что операция завершилась успешно будет окошко с надписью "Received Successfully!" или "Sent Successfully!", соответственно при сохранении ключей в компьютер или записи их в тюнер.
9. После заливки ключей в тюнер, на его лицевой панели будет надпись "done".
10. Теперь осталось сбросить тюнер отключением его от сети 220в на несколько секунд и можно наслаждаться просмотром любимых программ спутникового ТВ
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам OpenBOX F-300, X-800, X-820
Как загрузить все настройки каналов и спутников из тюнера в компьютер и наоборот
Для заливки ключей в тюнер или сохранения их на компьютер нам понадобится программа Updater (F-300_Updater_v1.00.zip), которую можно найти у нас на сайте в разделе Файлы. Также необходим нуль-модемный кабель для подключения к компьютеру.
Необходимо выполнить следующую последовательность:
1. Отключаем ресивер от сети 220В.
2. Подключаем тюнер кабелем к свободному последовательному порту компьютера (как правило com1 или com2)
3. Запускаем программу Updater и в меню "Serial Port" выбираем соответствующий порт
4. В программе Updater в разделе "DataBase" выбираем направление передачи настроек - с тюнера на компьютер (Receive DataBase) либо с компьютера на тюнер (Send DataBase).
5. Открываем файл с настройками в программе, путем нажатия в меню "File", "Open" либо таким же образом задаем имя файла при сохранении настроек с тюнера
6. В окошке "File Name" программы Updater можно дополнительно перепроверить название файла с софтом (расширение *.wdb)
7. Заходим в меню тюнера "Установка", "Передача Настроек" и делее с помощью курсорных кнопок "Влево" и "Вправо" выбираем направление копирования настроек - с тюнера на компьютер или наоборот. После этого нажатие "OK" приведет к появлению надписи "выполняется".
8. Теперь в программе Updater нажимаем кнопку "Receive" или "Send" при приеме или передаче данных соответственно.
9. После этого должен побежать процентный индикатор загрузки настроек.
10. По окончании процесса обмена данных должно появиться соответствующее окно
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам OpenBOX F-300, X-800, X-820
Как скопировать настройки из одного тюнера в другой
Эта операция будет полезной в так называемых "полевых" условиях, т.е. когда нет компьютера, а требуется переписать настройки с одного тюнера в другой.
Необходимо выполнить следующую последовательность:
1. Отключаем от сети 220в оба тюнера.
2. Соединяем между собой тюнера таким же нуль-модемным кабелем как и при работе с компьютером.
3. Заходим в меню тюнера "Установка", "Передача Настроек" первого тюнера и делее с помощью курсорных кнопок "Влево" и "Вправо" выбираем направление копирования настроек "послать". После этого нажатие "OK" приведет к появлению надписи "выполняется".
4. В меню другого тюнера заходим в тот же раздел: "Установка", "Передача Настроек", делее с помощью курсорных кнопок "Влево" и "Вправо" выбираем направление копирования настроек "принять"
5. Нажатие "OK" начнет процесс копирования настроек.
Как переписать системное ПО с одного ресивера на другой
Необходимо выполнить следующую последовательность:
1. Отключаем от сети 220в оба тюнера.
2. Соединяем нуль-модемным кабелем два ресивера
3. На передней панели первого ресивера в режиме standby одновременно нажать кнопки: menu+ok, в этом режиме на дисплее будет мигать soft и send.
4. Второй ресивер включается в разетку.
5. На экране дисплея первого ресивера начнется отсчет с 0 до 100, а на втором наоборот с 100 до 0.
6. Необходимо дождаться полной загрузки программы, т.е. появления на экране второго done.
Какой использовать шнур при работе на PC с тюнером
Кабель называется нуль-модемным, его можно приобрести на компьютерных фирмах или сделать самому.
По схеме видно, что 9-пиновые разьемы соединяются напрямую, кроме 2-го и 3-го контакта!!! Именно они и переворачиваются! 2-3 , 3-2
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам Euston STV2005
Обновление ПО
1. Выключаем компьютер и ресивер, соединяем их кабелем.
2. Включаем и компьютер и ресивер.
3. Запускаем на компьютере программу Upgrade3.2max
4. Нажимаем кнопку Setup Comm, в появившемся окне выбираем необходимый com-порт (ресивер должен быть включен), в разделе Reciever Information появится информация о программной и аппаратной версии.
5. Нажимаем кнопку Upgrade Software и выбираем нужное ПО ресивера Eutson STV2005 (расширение bin).
6. Появится небольшое окно с полосой загрузки, однако загрузка начнётся не сразу, а спустя секунд 15-20.
7. Далее наблюдаем процесс загрузки ПО на экране компьютера и на передней панели ресивера в виде процентов. Далее происходит запись загруженного ПО в память ресивера.
8. Внимание! Не выключайте ресивер пока на его передней панели не высветится надпись Good. Как только надпись появилась можете выключить ресивер из сети и затем заново включить его.
9. Если вы заливали ПО с эмулятором, то для активации эмулятора вам нужно последовательно нажать на пульте кнопку Menu и цифры 7799.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам Euston STV2005
Редактирование и загрузка ключей
1. Выключаем компьютер и ресивер, соединяем их кабелем.
2. Включаем и компьютер и ресивер.
3. Запускаем на компьютере программу Upgrade3.2max и нажимаем кнопку Edit Key. Появляется окно редактирования ключей.
4. Для работы с ним нужно обязательно открыть файл ключей. Поддерживаются два типа файлов: (*.hex) - формат файла ключей создаваемый данной программой, (*.key) - ключи в формате softcam.key. Открываем файл с ключами и редактируем нужные ключи.
(Данная программа не позволит нам редактировать ключи Viaccess2 и не позволит нам добавить идент 015000, 01AC00 и т.п., но мы всё же можем добавить эти ключи и иденты в файл Softcam.key после чего открыть данный файл программой upgrade32max, конвертировать его в файл-hex и далее заливать в ресивер. Вот так надо описывать Via2-ключ в файле Softcam.key, чтобы эта программа его корректно обработала:
V Идент 08 XX XX XX XX XX XX XX XX ;
V Идент 18 XX XX XX XX XX XX XX XX ;
Тоесть 16-байтовый ключ разбиваем на 2 ключа по 8 байт, у первого ключа номер 08, у второго 18, в конце каждой строки ставим точку с запятой)
5. Далее кнопкой Save или Save as сохраняем отредактированные ключи в формат (*.hex)
6. Возвращаемся в основное окно программы, нажимаем кнопку Upgrade Key и выбираем необходимый файл. (здесь нельзя указывать файл softcam.key, так что его необходимо обязательно конвертировать в файл .hex)
7. Ресивер в данный момент должен быть включен. Появится окно отражающее процесс загрузки ключей, а также на передней панели ресивера побегут проценты загрузки.
8. По окончании загрузки на передней панели ресивера появится номер канала, который был выбран до этого. Заливка ключей завершена
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам GS FTA-7001S
Обновление ПО ресивера
1. Выключаем компьютер и ресивер, соединяем их кабелем.
2. Включаем компьютер.
3. Запускаем на компьютере программу Burner
4. Нажимаем кнопку Open File и выбираем файл с ПО (расширение UPG).
5. В меню программы нажимаем кнопку Upload, включаем ресивер в сеть.
6. Наблюдаем процесс замены ПО.
7. После того как в нижней части окна программы появится надпись Completed, можно выключать компьютер и ресивер и затем отсоединять кабель - замена ПО завершена.
Вход в эмулятор
Чтобы попасть в меню редактирования ключей нужно на пульте нажать жёлтую кнопку(subtitles) и ввести число 1981
Сохранение списка каналов ресивера
При замене ПО ресивера GS FTA-7001S стирается также и список каналов, поэтому полезно перед заменой ПО сохранять текущий список каналов и восставнавливать его после прошивки ресивера. Не заливайте списки каналов сохранённые в версиях v3r9-v3r17 в ресивер с версией v4r1, так как могут повиться проблемы с текстом и графикой в меню ресивера.
a) Сохранение списка каналов
1. Выключаем компьютер и ресивер, соединяем их кабелем.
2. Включаем компьютер и ресивер.
3. Запускаем на компьютере программу Burner
4. Заходим в меню ресивера -> Настройка -> Передача данных. Нажимаем на пульте кнопку 0, затем нажимаем синюю кнопку.
5. Ждём сохранения настроек каналов(первая полоска на экране), затем при появлении надписи Ожидание удалённого подключения в программе Burner нажимаем кнопку Download указываем имя под которым хотим сохранить файл. Вторая полоса на экране телевизора символизирует процесс сохранения списка каналов на компьютере. В конце загрузки ресивер выдаст сообщение Передача данных завершена. Повторить ? Нажмите кнопку Нет. Список каналов на компьютере сохранён.
б) Заливка списка каналов
1. Запускаем на компьютере программу Burner
2. Нажимаем кнопку Open File и выбираем список каналов, который мы предварительно сохранили.
3. В меню программы нажимаем кнопку Upload, затем включаем ресивер в сеть.
4. Наблюдаем процесс замены списка каналов.
5. После того, как в нижней части окна программы появится надпись Completed, можно выключать компьютер и ресивер и затем отсоединять кабель - заливка списка каналов завершена.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам Topfield 4000Fi
Для обновления ключей, софта и базы данных по спутникам и транспондерам нам понадобится кабель RS-232 (Распайка контактов 2 на 3, 3 на 2, 5 на 5) и сервисная программа TFD Downloader, а также программа HyperTerminal для завливки ключей.
Замена программного обеспечения
1. Выключаем компьютер и ресивер, соединяем их кабелем.
2. Включаем компьютер.
3. Запускаем программу TFD_Downloader
4. Выбираем Port Setup. В нем выставляем номер COM порта к которому подключен ресивер и скорость соединения 115.2K. Снова жмем Port Setup.
5. Нажимаем на кнопку Find и выбираем файл ПО для загрузки в ресивер. Файл имеет расширение *.tfd
6. Далее жмем на кнопку Download. Программа переходит в режим ожидания.
7. Включаем ресивер в сеть.
8. Программа начинает копирование файла в ресивер, на передней панели Topfielda поползут цифры от Dn99 до Dn01. Затем происходит запись flash памяти, на передней панели светятся цифры от Ap19 до Ap01. По окончанию загрузки на ресивере моргает надпись End.
9. Выключаем и заново включаем аппарат. Ресивер должен стартовать с новой версией ПО.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам Topfield 4000Fi
Работа с ключами
а) Ввод ключей с пульта
Чтобы попасть в меню редактирования ключей нужно на пульте последовательно нажать кнопку Menu и ввести число 121. Выбираем опцию Edit Key. Редактируем ключи. Однако при редактировании ключей с пульта мы не сможем ввести ключи для Via 2, так как мы не сможем ввести ключ 18. Ключи Via2 можно добавить только с помощью компьютера.
б) Загрузка ключей с помощью компьютера
1. Выключаем компьютер и ресивер, соединяем их кабелем.
2. Включаем компьютер и ресивер.
3. На компьютере запускаем программу Hyperterminal, создаём новоё соединение с любым названием.
4. В новом соединеннии выбираем com-порт и указываем настройки как показано на следующих рисунках:
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам Topfield 4000Fi
Работа с ключами
5. После установки соединения выбираем меню Transfer -> Capture Text.... Вводим название для нашего файла ключей
6. Заходим в скрытое меню ключей ресивера (нажимаем на пульте кнопку Menu и вводим число 121) и выбираем опцию Dump code to PC
7. После того как получим все ключики выбираем в меню программы Hyperterminal Transfer -> Capture Text... -> Stop
8. Открываем полученный файл и редактируем/добавляем новые ключи.
(Ключи для Via2 добавляются следующим образом:
V IDENT 08 [XX XX XX XX XX XX XX XX]
V IDENT 18 [XX XX XX XX XX XX XX XX]
Тоесть 16-байтовый ключ разбиваем на 2 ключа по 8 байт, у первого ключа номер 08, у второго 18)
9. После того, как файл ключей готов, выбираем в меню программы Hyperterminal Transfer -> Send File... выбираем наш файл с ключами, а в поле протокол выбираем Xmodem, жмём кнопку Send.
10. Заходим в скрытое меню ключей ресивера (нажимаем на пульте кнопку Menu и вводим число 121) и выбираем опцию Download code from PC. Нажимаем кнопку Ok.
11. Ждём пока окошко с бегущими процентами не исчезнет. На этом процесс заливки ключей завершён.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Часто задаваемые вопросы по ресиверам Topfield 4000Fi
Обновление ПО Topfield 4000Fi с помощью другого ресивера Topfield 4000Fi, передача настроек, списка каналов, ключей
*Ресивер с которого копируем ПО будем называть master-ресивер.
*Ресивер на который будем заливать ПО назовём slave-ресивер.
1. Отключаем оба ресивера от сети.
2. Соединяем их кабелем RS-232
3. Включаем master-ресивер, заходим в Меню -> Установка (Installation) -> Перекачка прогр на др ресив (Transfer Firmware to Other IRD). Нажимаем ОК.
4. Включаем второй ресивер в сеть.
5. Идёт процесс загрузки ПО. Внимание, НЕ выключайте ресиверы и не прерывайте процесс передачи ПО пока на slave-ресивере не будет мигать только зелёная лампочка.
6. Когда на slave-ресивере замигает только зелёная лампочка, то можно будет выключить ресиверы и отсоединить кабель. Процесс передачи ПО завершён.
> Для передачи всех настроек, списка каналов и ключей порядок действий такой же, как и при передаче программного обеспечения, но в 3-ем пункте в меню вместо передачи ПО выбираем пункт Перекачка данных на другой ресив (Transfer Data to Other IRD)
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Для перепрошивки нам понадобятся кабель - удлинитель ком порта. Если имеются проблемы с его приобретением , то его можно спаять самому. Для этого понадобятся 1 СOM разъёма типа "мама", 1 СOM разъёма типа "папа" и 1,5 метра трёх-девяти жильного кабеля. Если использовать "витую пару",то длину кабеля можно увеличивать до 15 метров (больше не пробовал).Соединение кабеля будет осуществляться по схеме 2-2,3-3,5-5.
Начну с того, что не на все ресиверы Samsung 9500 можно поставить эмулятор кодировок обычным способом. Эту возможность имеют только те ресиверы, в которые зашита 118 или 133 версия программного обеспечения. Если у вас зашита другая версия ПО, то её можно изменить только при помощи JTAG.
Версию программного обеспечения можно посмотреть, зайдя в меню -> настройка системы -> информация о системе.

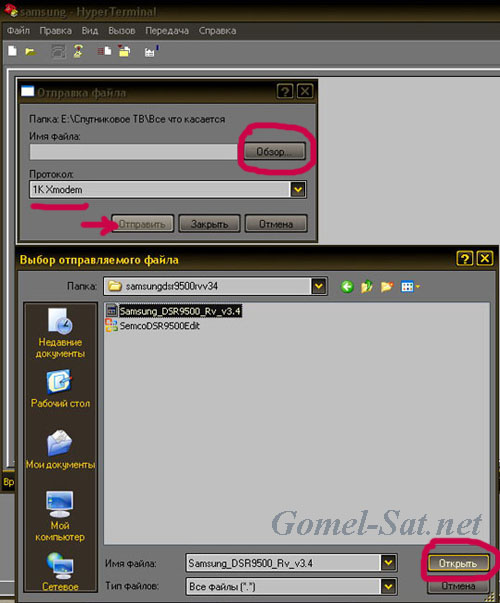

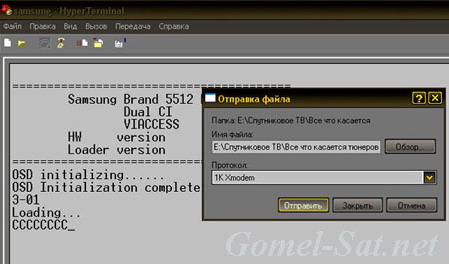

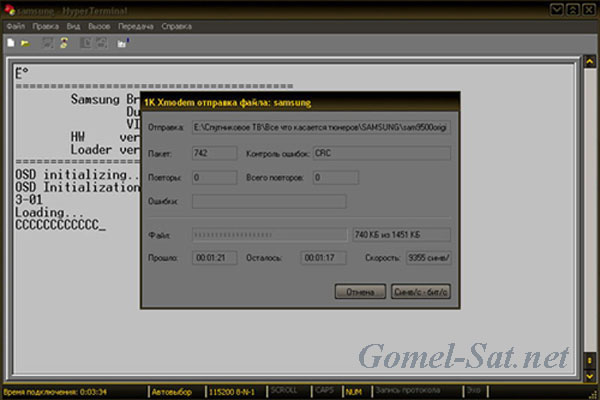

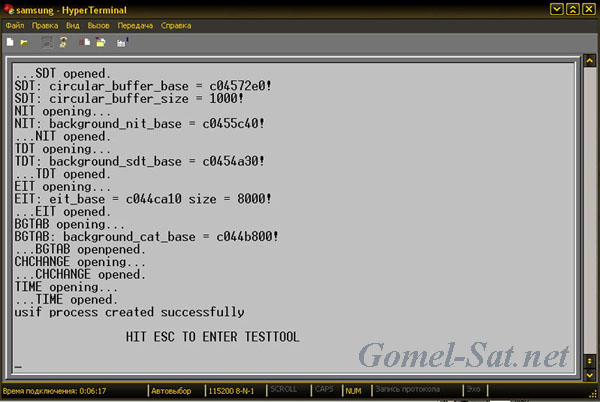

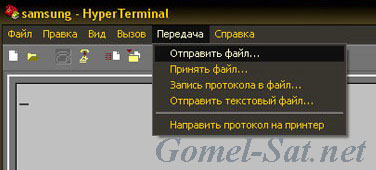

В качестве программы для перепрошивки будем использовать Hyper Terminal -стандартная программа, которая идёт в составе ОС Windows вашего компьютера. Для тех, кто не знает, где она находится: ПУСК -> Программы -> Стандартные -> Связь - > Hyper Terminal.

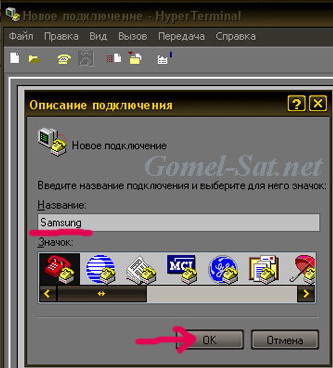

При запуске прописываем следующее:

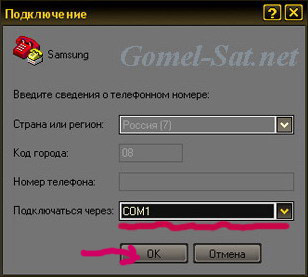

1. Прописываем нужный нам COM порт.

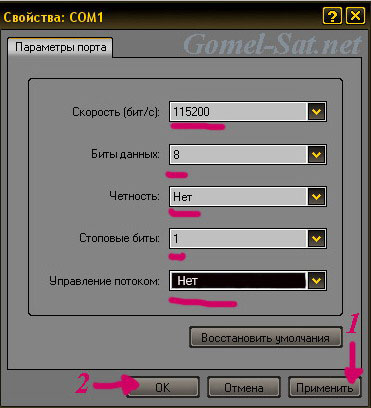

2. Выставляем настройки соединения.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
Подключите тюнер к компьютеру с помощью нольмодемного кабеля и выключите тюнер с помощью пульта (чтобы на дисплее работали часы).

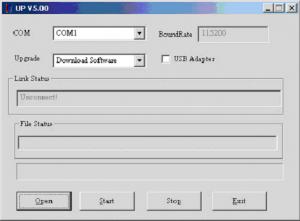

Запустите программу
В пункте Upgrade выберите Download Software.
Нажмите Open и выберите нужный софт.
Далее нажмите Start и дождитесь окончания прошивки.
Отключите нольмодемный кабель от тюнера. Для вступления в работу новой прошивки необходимо тюнер перезагрузить отключив питание (удобно использовать переключатель на задней панели).
Все- ресивер прошит.
C тюнера на тюнер
Для этого используется нольмодемный кабель. Тюнер с нужной прошивкой запускается и пультом выключается
( чтобы на дисплее ресивера работали часы)
Подключаем к нему ноль модемный кабель.
Подключаем тюнер который надо прошить к второму концу нольмодемного кабеля и включаем на нем питание.
На екране ресивера, где работали часы появится буковка Н введите:
111 - для софта
222 - для каналов
333 - для софта и каналов
444 - для всего, включая бутлоадер
и начнется обратный отсчет. Дождитесь пока на прошиваемом ресивере не появится надпись END.
После этого отключите нольмодемный кабель от прошиваемого ресивера и перегрузите его переключателем
выключения / включения питания.
Все – ресивер прошит.
Незабываем нажимать кнопку СПАСИБО. Do Not forget to press button THANK YOU.
На данном сайте используются файлы cookie, чтобы персонализировать контент и сохранить Ваш вход в систему, если Вы зарегистрируетесь.
Продолжая использовать этот сайт, Вы соглашаетесь на использование наших файлов cookie.
