... Жду ваших предложений
Не дождался
ardon:
Тогда подведу маленький итог вышеизложенного:
оптимальным облучателем с гофрированными стенками будет облучатель по схеме
D:
Глубина внутренней канавки 13.3мм, а внешней - 6.6мм.
Изготовление такого рупора технологически сложно, а трансформация формы канавок к "машинэйбл" виду,
как это сделано в большинстве ординарных LNB, снижает эффективность замедляющих структур
Поэтому, как и обещал, вернёмся к рисунку
F. Здесь в качестве импедансной
(или замедляющей в нашем случае) структуры выступает слой диэлектрика на внутренней поверхности рупора.
Если диэлектрическая проницаемость диэлектрика больше 1, то скорость распространения волны в нём
будет в корень из диэлектрической проницаемости раз меньше, чем в воздухе (создавать вакуум в рупоре мы не станем
)
При скольжении лучей
1 и
2 вдоль поверхности диэлектрика всегда можно подобрать такую его толщину,
чтобы
1-ая волна, пробежав по пути
а-b-c отстала от
2-ой волны, которая прошла за это же время
путь
d-c, на пол длины волны больше и "погасила" её последующие фазы как на
рисунке A.
Для полистирола эта толщина равна 5.6мм
А, чтобы достичь эффекта, который показан на
рисунке В, нужно толщину полистиролового конуса увеличить до 11.2мм !good!

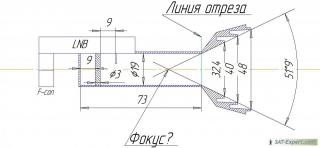

Получим вот такую конструкцию:
Как видите, заодно и проблему герметизации облучателя порешали...
