Прошивка тюнеров на процессорах Ali M3329B/M3329C через Jtag.

[Eol]

Я вот думаю, если БП от матери я отключал, то может и ноги на флеше не надо поднимать?

Поднимать нужно, даже при отключенных разъёмах БП и морды. Есть ведь связи с камнем, обвязкой.... это будет лишней нагрузкой на программатор.



[GREK71]

Всем привет.В ресивер Orton 4060CX Plus "спецы" залили boot-loader 1.0.7 от Globo 6000.Подскажите пожалуйста как оживить рес.?Jtag выдаёт такую инф.
FileVersion = 1.0.6.12
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = 0000
Ali M332x
IMPCODE = C05288
Версия EJTAG
1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Включаем доступ к записи памяти DMA ... Пропускаем
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Готово
Останавливаем Watchdog ... Пропускаем
Инициализируем доступ к Flash (ALi) ... Готово
Версия процессора Ali = 3327
Конфигурируем SDRAM (ALi) ... Готово
-------- Определяем флешь --------
Режим работы флешь = SPI 8 bit
Byte mode access
Flash Base адресс = 0xBFC00000
Первые 16 байт флеши :
0080 0240 FFFF 033C F87F 6334 2410 4300

Режим работы с SPI-флешь
DevID = 0002; VendorID = 0000
Ошибка определения SPI ID
Готово



[marcopolo1]

В ресивер Orton 4060CX Plus "спецы" залили boot-loader 1.0.7 от Globo 6000.

ДА уж,мне интресно как вы могли залить в Orton 4060CX Plus от Globo6000,ведь у файлов разные расширение,у первого abs.,а у второго bin.-это надо было умудриться!!!Начните читать с первой страницы этой темы,там всё расписано от А до Я,подсказка:неправильно выбран Тип флешки,пропишите Адрес порта AFC0000,раз у Вас Debug прошёл нормально,осталось ещё немного прочитать и залить правильный дамп,софт,в проге востановление можете выбрать раширение abs.,чтобы не переводить софт,дамп в bin. и всё будет нормально,лично не когда не перевожу в bin.,а заливаю как есть с расширением abs.!!!



[NED1976]

ДА уж,мне интресно как вы могли залить в Orton 4060CX Plus от Globo6000,

Да это возможно, обладателям вот этой проги: (во вложении), Льет все прошивки во всевозможные глобоподобные ресиверы. Так и я подружился с джитагом на этом форуме с помощью ее.
Но это прога для профи!



[viaces777]

привет всем
у меня есть ортон 4100

что не так ?
Выбран режим работы с процессорами Ali M332x
CPU ID = 0000
Ali M332x
IMPCODE = C05288
Версия EJTAG
1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Включаем доступ к записи памяти DMA ... Пропускаем
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Готово
Останавливаем Watchdog ... Пропускаем
Инициализируем доступ к Flash (ALi) ... Готово
RegData = 0x00000000
Версия процессора Ali = 0000
Конфигурируем SDRAM (ALi) ... Готово
-------- Определяем флешь --------
Режим работы флешь = SST 8 bit
Flash Base адресс = 0x1FC00000
Первые 16 байт флеши :
FFFF FFFF FFFF FFFF FFFF FFFF FFFF FFFF



[Gesha]

viaces777, во-первых не вижу вопроса.На вопрос "что не так" ответ "всё так", лог у тебя нормальный. А содержмое первых бай флэшки говорит о том, что либо она стёртая, либо она не читается.
И главное ты не написал ничего об интерфейсе - на резисторах? Ну тогда читать тему с первых страниц.



[viaces777]

первыи ортон 4100 ОК

об интерфейсе - на 74НС244
Второи залил и полныи дамп и нечего
что значет :Первые 16 байт флеши :
FFFF FFFF FFFF FFFF FFFF FFFF FFFF FFFF

-------- Определяем флешь --------
Режим работы флешь = SST 8 bit
Flash Base адресс = 0x1FC00000
Первые 16 байт флеши :
FFFF FFFF FFFF FFFF FFFF FFFF FFFF FFFF

Добавлено через 40 секунд
проблема на втором ортоне



[Gesha]

ты тему читал? Первые 16 байт флэши нада понимать в прямом смысле слова - т.е. это содержимое флэшки, т.е. первые 16 байт дампа.
Когда показывает FFFFF - я ж написал - либо флэшка стёртая, либо просто не читается. Смени базовый адрес на BFC00000 и попробуй ещё раз.
Я не зря повторяю что тему нада читать - там есть скрины окна проги где видно какие должны стоять настройки, это первое что нада сделать - правильно всё выставить. И ещё раз правильно проверить подключение, не оборвался ли проводок, возможно и такое, проц. определится а с флэшкой облом будет.



[search]

Режим работы флешь = SST 8 bit

Неправильно выбрана флешь.Нужно SPI (Ali).



[viaces777]

я так и делал

Добавлено через 50 секунд
ставил полныи дамп и нечего

думаю чтото с флэша



[Gesha]

а я думаю что темку стоит перечитать



[chip123]

Привет всем.После неудачной перепрошивки тюнера на дисплее ,при включении,"BOOГ",потом "ON".Пробовал JTAG - щъётся FLASH,но никаких изменений после прошивки.Как быть?Может что-то с EEPROM?Поделитесь опытом ,пожалуйста.



[svki]

chip123, какой ресивер? что было? что залили?........



[Gesha]

После неудачной перепрошивки тюнера на дисплее ,при включении,"BOOГ",потом "ON".Пробовал JTAG - щъётся FLASH,но никаких изменений после прошивки.Как быть?

а тему читал? дамп сливал и сравнивал с исходным? аппаратно девайс исправен?



[chip123]

Поторопился с вопросами в форуме. Разобрался с прошивкой через jtag с помощью программы EJTAG_TT_1.0.6.12. Я программировал весь FLASH без смещения адреса,т.е. с 0 а длину в настройках оставлял по умолчанию,в итоге программировалась только загрузочная область.Поставил длину 200000 и тюнер ожил.Теперь шью через СОМ.Большое спасибо svki и Gesha за то,что не оставили мой вопрос без внимания.



[ruslankruk]

Помогите, или я торможу или у меня ресивер не такой как у всех
Модель ортон, проц 3329в
залита не та прошивка, не могу проц ввести в дебуг режим(схема на микрухе) помогите, плиз!
Где перемычка, и куда подать 3,3в



[Gesha]

ruslankruk, во-первых было бы ещё интересно знать не только какой проц а и модель ресивера. во-вторых ответь на вопрос - читал ли ты первую страничку темы? по твоему вопросу инфа находится в сообщениях № 4 и 5. Если ты сделал как там написано а всё равно не получается то опиши подробней что и как делал и на каком этапе возникли трудности, тогда и будем думать.

Хотя по ходу увеличил картинки твои и разглядел там место для джампера. Пробовал его ставить в одно и второе положения поочерёдно? Попробуй. Если ни в одном из положений не пойдёт то повтори всё с отключенной мордой тюнера. Это всё типовые шаги и не раз в теме говорилось уже.



[ruslankruk]

Gesha пробовали с отключеной мордой,и перемычку ставил в разные положения, и подовал 3,3 на 195 ногу все без результата, (модель- на морде написано7010s)



[Gesha]

А с другими тюнерами ты работал на данном компе с данным набором железа/софта?



[ruslankruk]

Нет, это мой первый труп

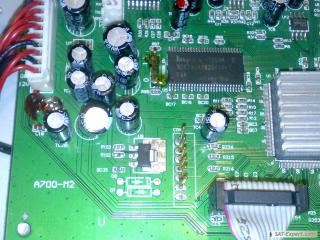

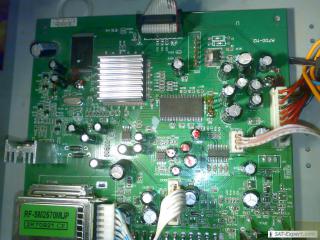

Геша, просто посмотри на фотки тюнера, мне кажется что у меня не совпадают номера компонентов:]
