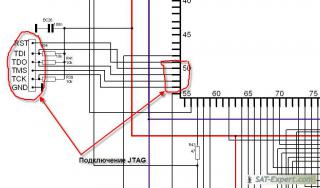

Подключение джитага должен выглядеть так
Последнее редактирование:
Прошивка тюнеров на процессорах Ali M3329B/M3329C через Jtag.
- Статус
ruslankruk, я написал статейку о прошивке этих тюнеров для кого? Она вся на первой страничке в сообщениях от уважаемого seal, там о несовпадении тоже ясно и на доступном языке написано, и написано как ориентироваться. Прочитай тему а потом вопросы задавай.
вот и я бы спросил бы - а что в логе?

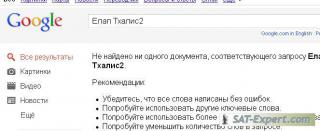

Извените,но для начало нужно написать правильное название ресивера,буква в букву как написано на передней панели ,т.к. невозможно определиться из какого семейства ваш ресивер!!!Все поисковые системы выдают такое:
Gesha:Первии раз спасибо длеа ответ.Исползовал оба варианти,и на резисторах и на миkроcxеме и провереал 10 ра3 (конструkтивно)kаждово.Правда,на мицроcxеме,у менеа нет 74HC244,и пастабил вместо 74LS244N.Думаиу ,ета не проблема.Kаk сkазал оба останавливаиутcеа на 2-иа линиа и3 програма ,то ест .....CPU ID =0000,и всео...жду,жду и ницево.
Длеа миkрошеме ,дал 5V на пин 20 и 3v3 длеа поларизатиа осталних вводов.
У менеа оперативнии систем kомпутера =XP SP3 на 32 bit.
Извините пажaлуиста,у менеа латинскаиа kлавиатура и оцени трудно обеаснит всео цито иа хател би обеаснит, церез паревод букви.Думаиу цито ви панимаете цито хател-би сkазати.
Flash 2003!!!...
Добавлено через 15 минут
marcoplo1[/B] Спасибо и тебе длиа интерш.Марка реcеивера ести:Elap Thallis 2.На одно форуме иа цитал цто он kлон :
Succes
Ariza AT-1000
Ariza AT-2000
Ariza AT-2000 TP
Ariza AT-4000 CI
BigSat 6800 TS Premium
Elap Ellypse
Elap NewSat
Elap Thallis
Helios FTA
Helios RX7
Helios RX8
Minton MSR-5821
Minton MSR-5860AC
Minton MSR-5860BC
Minton MSR-5860D
Minton MSR-5860E
Minton MSR-5860F
Minton MSR-5860G
NHE Ultra 9900
Protek 7000 FTA
Protek 9010
Protek 9500 CI
Protek 9000
но по процесоре не пахоjен cо всеми.
Flash2003!!!...
Последнее редактирование:
это не проблема, это одно и тоже.
я на такой системе сам работаю. проблем никаких. естессна что если ты внимательно прочитал первые странички темы, то поставил драйвер giveio.sys думаю...
Я так понимаю что у тебя программа не коннектится с процом. А проц переведён в отладочный режим(debug mode)? Может в том проблема? Так же ещё если читал тему внимательно то не раз говорилось что на некоторых тюнерах надо морду(front panel) отключить от материнки. выложи лг программы или скриншот окна программы после попытки коннекта.
ресивер Elap Thallis.клон Success.)ему подобные ресы;Ariza AT-2000.Protek 7000.Helios...процесор STI 5318.флэш LH28F800BJR-PBTL-70 (SHARP), вы утверждаете,что у Вас проц.Ali3329B,на Elap Thallis2 не получилось,что-то найти
ardon:!!!А чего ждать,больше прога не чего не выдаст!!!Вам нужно разобраться с подключением кабеля JTAG на материке и переводом в Debug,если вы уверены,что в этом ресивере точно проц.Ali3329B,в чём сильно сомневаюсь!!!Если можите выложите фото материнки,так чтобы можно было бы посмотреть на проц. и места подключение Jtagа,может по фото что-то сможем помочь!!!
marcopolo 1:
(А чего ждать,больше прога не чего не выдаст!!!)
Здал потому цто,kуда нибути на форуме написано цто процес зацонцитсеа церез 2-3 h
(Вам нужно разобраться с подключением кабеля JTAG на материке и переводом в Debug)
Думаиу что вcе зделал в пореадке,net первии раз кагда pаботаиу с елецтроние kомпоненти!.Правда реcеивер не входит в режиме Debug,ето иасно,no ma perqe....
(если вы уверены,что в этом ресивере точно проц.Ali3329B,в чём сильно сомневаюсь!!!)

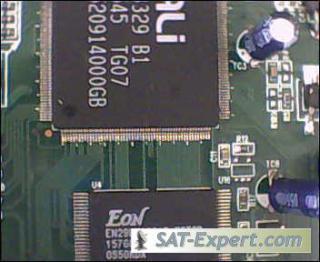

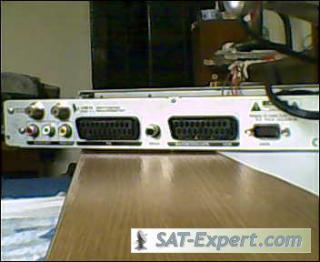

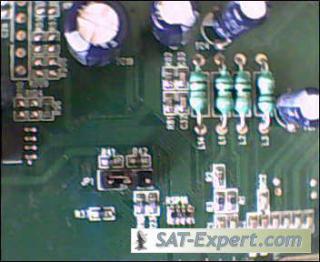

не нада сомневат,надо верит лиудеи...посмотрите позалуиста фото....
Добавлено через 26 минут
Gesha:Конечно загрузил giveio.drv в системе,без нево ничево не видно...У менеа нет модру ,ест три ЛED kаториие приклеплени преамо на материнке так что не имеиу ницево отклучит.Перемицка JP1 поставил в оба полозении.Не влиает ничево.Раз думал,не как нибут не работает LPT-port у kомпутера?Как ево мозно провереат?.Иа входил в,Control panel/Manager/Port(com-Lpt)/Lpt1/Driver....там сkажит что все в пареадке
(А чего ждать,больше прога не чего не выдаст!!!)
Здал потому цто,kуда нибути на форуме написано цто процес зацонцитсеа церез 2-3 h
(Вам нужно разобраться с подключением кабеля JTAG на материке и переводом в Debug)
Думаиу что вcе зделал в пореадке,net первии раз кагда pаботаиу с елецтроние kомпоненти!.Правда реcеивер не входит в режиме Debug,ето иасно,no ma perqe....
(если вы уверены,что в этом ресивере точно проц.Ali3329B,в чём сильно сомневаюсь!!!)
не нада сомневат,надо верит лиудеи...посмотрите позалуиста фото....
Добавлено через 26 минут
Gesha:Конечно загрузил giveio.drv в системе,без нево ничево не видно...У менеа нет модру ,ест три ЛED kаториие приклеплени преамо на материнке так что не имеиу ницево отклучит.Перемицка JP1 поставил в оба полозении.Не влиает ничево.Раз думал,не как нибут не работает LPT-port у kомпутера?Как ево мозно провереат?.Иа входил в,Control panel/Manager/Port(com-Lpt)/Lpt1/Driver....там сkажит что все в пареадке
Последнее редактирование:
Не в людях сомневаюсь,а в ресиверах,теперь по фото не сомневаюсь,что проц.Ali3329B!!!
Не правильно,коннект должен быть сразу,если всё сделано без ошибок,например:
FileVersion = 1.0.6.12
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = 0000
Ali M332x
IMPCODE = C05288
Версия EJTAG
1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Включаем доступ к записи памяти DMA ... Пропускаем
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Готово
Останавливаем Watchdog ... Пропускаем
Инициализируем доступ к Flash (ALi) ... Готово
Версия процессора Ali = 3327
Конфигурируем SDRAM (ALi) ... Готово
а заливка дампа через джитаг по времени разная от 2 до 6 часов в зависимости от вида ресивера!!!
Если нет Debug,должно было бы писать в логе проги,например:
FileVersion = 1.0.6.12
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = 0000
Ali M332x
IMPCODE = C05288
Версия EJTAG
1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Включаем доступ к записи памяти DMA ... Пропускаем
Перевод процессора в Debug ... Ошибка
Но вы написали,что прога выдаёт CPU ID=0000 и больше в логе не чего не пишет,перепроверьте все подключение Jtag-а до ножек проца,а также возможно замыкание между ножками подключение Jtag

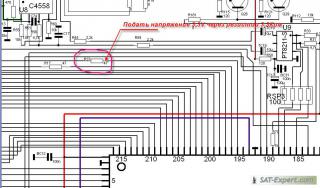

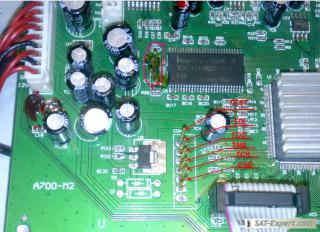

Перевод в Debug можно сделать как указал в этой теме пост№741!!!
marcopolo1:Спасибо дла сxеме.С нем иа ресил проблему.Отkлучил +3v3 kаторие придут цере3 резистори на пин jTaj,и нациал работат програма.Есчио раз спасибо.Есчио спрасиваиу цто нибут,если можно kанечно,и если ви можете памагат:какои Dump паставит(загрузит)?,потому что длеа Елап Тхаллис2 иа не наиду...Спосибо!!!

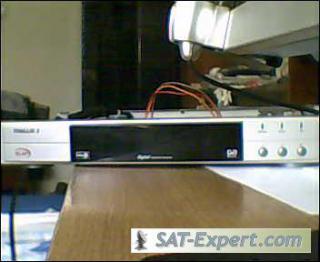

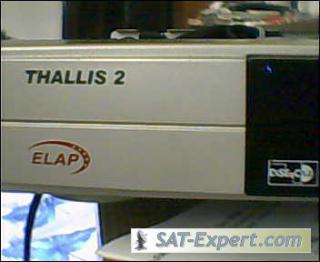

Откуда у Вас это французкое чудо???Тоже не чего не могу найти,только для Elap Thallis
ardon:Незнаю помогу или нет,но что смог найти выкладываю,все четыре архива находились в одном месте и для Elap Thallis,пересмотрел все архивы,больше из них подходит для Ali3329B это Skymaster,что-то похожие на дамп для этого проца,загрузчик 0.1.1 и с таким загрузчиком помню инострацы сделали софт для Globo 7010A!!!Пробуйте!!!
Последнее редактирование:
FileVersion = 1.0.6.17
Speed = 254065
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = 00000000
Ali M332x
IMPCODE = C05288
Версия EJTAG 1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Готово
Инициализируем доступ к Flash (ALi) ... Готово
RegData = 0x00000000
Версия процессора Ali = 0000
Конфигурируем SDRAM (ALi) ... Готово
-------- Определяем флешь --------
Режим работы флешь = SPI 8 bit
Flash Base адресс = 0x0FC00000
Первые 16 байт флеши :
0000 0000 0000 0000 0000 0000 0000 0000
Режим работы с SPI-флешь
DevID = 0000; VendorID = 0000
Ошибка определения SPI ID
Готово
пробувал и 0 и А ставить в базовом, флешки менял и не чего - всё как было так и есть))) Может кто нибудь знает в чём проблема или флешка ау??)))
Speed = 254065
-----------------------------------------------------------------------
Выбран режим работы с процессорами Ali M332x
CPU ID = 00000000
Ali M332x
IMPCODE = C05288
Версия EJTAG 1 - 2.0
EJTAG функции : R4k ASID_8 NoDMA MIPS32
Перевод процессора в Debug ... >Отладочный режим ОК!< ... Готово
Инициализируем модуль PrAcc ... Готово
Инициализируем доступ к Flash (ALi) ... Готово
RegData = 0x00000000
Версия процессора Ali = 0000
Конфигурируем SDRAM (ALi) ... Готово
-------- Определяем флешь --------
Режим работы флешь = SPI 8 bit
Flash Base адресс = 0x0FC00000
Первые 16 байт флеши :
0000 0000 0000 0000 0000 0000 0000 0000
Режим работы с SPI-флешь
DevID = 0000; VendorID = 0000
Ошибка определения SPI ID
Готово
пробувал и 0 и А ставить в базовом, флешки менял и не чего - всё как было так и есть))) Может кто нибудь знает в чём проблема или флешка ау??)))
Последнее редактирование:
Проблема в том,что не написали название ресивера,ещё не научились определять виды ресиверов по логу проги!!!
а тема у нас какая???? "Прошивка тюнеров на процессорах Ali M3329B/M3329C через Jtag". По логу jtaga не видно что алишка??? тюнер 4100 +
Последнее редактирование:
Вот именно по востановлению ресиверов с проц.Ali3329 по логу видно что ALI,но для какого ресивера извените с лога не определишь и мы тут экстрансенсы,для каждого вида ресивера(Eurosat,Globo7010A,Globo4100C и т.д.) на проце Аli3329 свои настройки и чтобы Вам помочь нужно название ресивера,теперь думаю поняли для чего нужно и возмущяться не надо!!!
Это что за тюнер???Лично знаю ресиверы Globo,Digital 4100Plus в которых установлен проц.5518,но не Ali3329!!!Нормально напишите название ресивера,буквы и цифры как написано на передней панели!!!
