отвечу вместо аффтара - цепь контроля скорей всего ведёт себя нормально, а вот "подконтрольная" цепь хромает и потому за ней всё остальное выросло Если автор вопроса появится и будет честным, то мы увидим радостное сообщение что тюнер ожил после замены кондюков по цепи....он сам скажет какой

Извиняюсь что так долго не появлялся. По Космосату не совсем так, Gesha. Во вторичке конденсаторы поменяны все. И я говорил что завышено только одно напряжение(24в), а остальные в норме. Поэтому ваш совет для меня не верен. Из-за недостатка времени пока оставляю этот БП, а клиенту поставил из донора. Спасибо за советы. Появится свободное время тогда буду ковырять дальше.



[Gesha]

что завышено только одно напряжение(24в), а остальные в норме

ну если так, тогда в случае если оно завышено на пару вольт - это не проблема, для источника питания голов на LM317 нету разницы что ты вход подавать будеш 22 или даже 32 вольта. мешать нормальной работе могут пульсации или ШИМ по цепи, ИМХО, но достаточно что б не морочить голову поменять диод и конденсаторы и всего делов...ещё на матери по этой цепи посмотреть кондючки.



[pollirit]

Не запускается golden interstar 7700,jtag не видит,индикаторы не светятся,проц холодный,БП проверил осциллографом,непряжения на плате в пределах,где искать посоветуйте.



[vladislav_]

,БП проверил осциллографом,непряжения на плате в пределах,где искать посоветуйте.

А генерацию на кварце почему не посмотрел? , обмен проц- флешь , если осциллограф имеется . По крайней мере определились бы - процессор стартует или нет . Хотя при таких симптомах верней было бы начать с проверки питающих напряжений процессора .



[Eol]

vladislav_, там NEC камень MIPS архитектуры, 200 MHz 32 битный - какой кварц?



[pollirit]

vladislav,кварц 27000 проц 6115,но питание есть на процессоре но нет схемы.

---------- Сообщение добавлено в 16:46 ---------- Предыдущее сообщение размещено в 16:38 ----------

Кварц генерирует проверил осциллографом.

---------- Сообщение добавлено в 16:50 ---------- Предыдущее сообщение размещено в 16:46 ----------

Еще.откуда запускается табло.

---------- Сообщение добавлено в 16:56 ---------- Предыдущее сообщение размещено в 16:50 ----------

Да,заменил два транзистора везле IL 232D(max232) 2А pnp был пробой.

---------- Сообщение добавлено в 17:52 ---------- Предыдущее сообщение размещено в 16:56 ----------

Проверил снова-кварц не генерирует,заменить не чем.

---------- Сообщение добавлено в 18:34 ---------- Предыдущее сообщение размещено в 17:52 ----------

На МК Т73227 синусоида есть,она в паре с кварцем.



[pollirit]

Нет выходного сигнала с мк Т73227.



[anton1986]

Всем привет. А есть ли у кого схема на опен S1, принесли после грозы, на выходе по нулям, на 317 глухо и на земле, нашел пару транзисторов, но дальше без схемы туговато. Если у кого есть, выручайте. У гугла спрашивал, молчит как партизан.



[Dect_J]

Добрый день! У меня больной Openbox x-730 pvn - оригинал 100%. Он уже раз гибнул ,просто горел тускло красный диод,но потом когда я к нему подключил кабель RS-232 (хотел попробовать прошить) и он заработал как только я включил кабель в ПК . Проработал он почти три недели ,я его перепрошил и каналы настроил. Вчера утром еще работал в режиме ожидания ,а уже вечером умер. Взял тестер и сечас выложу мои измерения для вашего диагноза
Шлейф который идет от БП к материнской плате
3.25v,0v,5.2v,7.44v,11.32v (вот это меня смущает),0v,23.7v

U901
маленькие ножки
0v,0.92v,3.22v
большая нога
0.92v вроде мало

U102
маленькие ножки
0v,3.28v,5.2v
большая нога
3.28v
Что скажите ?



[Yaro]

А есть ли у кого схема на опен S1

В свободном плавании схемы нет. И не будет, скорей всего.



[Dect_J]

Может у кого то есть схема на Openbox x-730 pvn?



[Сергей Киев.]

PAUXIS px-8822 Б.П. - D6 ???

PAUXIS px-8822 Блок питания диод Д6 в обрыве схема не запускается.
Выпаял а номинал прочитать не могу даже большая лупа не помогает.



[Gesha]

Сергей Киев., где стоит? Там нет ничего сложного догадаться какой ставить диод если видеть где - тут или схему или фото платы с двух сторон с пометкой покойничка....



[Сергей Киев.]

Сергей Киев., где стоит? Там нет ничего сложного догадаться какой ставить диод если видеть где - тут или схему или фото платы с двух сторон с пометкой покойничка....

Не получается сделать лучше фото хоть тресни.
Диод на фото стоит на против цифр 505 на наклейке (красненький).
Также рядом возле радиатора микросхемы стоит большое зелёное
сопротивление оно тоже было в обрыве. Сопротивление 470 ком.
Цепь такая 300 вольт с конденсатора на сопротивлнние 470 далее диод
(неизвестный) далее ножка первичной обмотки трансформатора.
До замены сопротивления 470 плату нельзя было взять в руки конденсатор
47мф 400в не разряжался и сутки держал более 200в. Естественно забывая разрядить получал кайф 300 в.



[sopliw4ikc]

если шим 5l0365l то проверь 1N5256 а твой замени на что-то быстрое типа uf4007.
присмотрись:



[Gesha]

Сергей Киев., посмотри по схеме - не так ли он включен как D86 на показанной sopliw4ikc, схеме? Если да - то это питание самой МС, там любое высокочастотное с напряжением от 50 вольт подойдёт. Какая МС? На какую ногу каким из выводов диод включен? И неужели таки так микроскопически мелко что прочитать никак низя?
А ваще если б ты допёр обратную стороны платы тож зафоткать....



[Сергей Киев.]

Нет сил устал засыпаю.

Спасибо всем за помощь сегодня нет сил глаза слипаются голова не работает.
Выпью рюмку другую и спать уж простите отпишусь позднее. Или если опять бессонница хотя вряд-ли.
Сегодня ещё и грибов собрал немного надо переработать.



[sopliw4ikc]

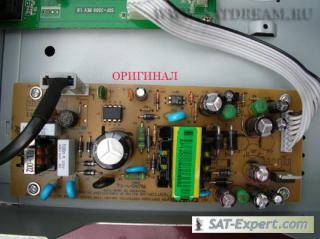

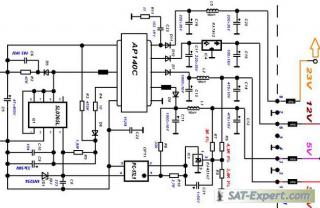

что думать? схема с опена 800-820. если мало того, то вот еще:

но непонятно то, что в стекляшке обычно стабилитрон, а черный, чаще, уф.



[Gesha]

канеш да, обычно стабилитрон, потому интересно бы видеть обратную сторону платы что б увидеть...хотя вполне по питанию может быть и даже 1N4148, бывало....подождём-с автора.



[Сергей Киев.]

Обратная сторона Б.П. Пауксис 8822

Обратная сторона Б.П. Пауксис 8822
Фото.
Микросхема 5М0365R
