РЕМОНТ РЕССИВЕРОВ - Часть 2

[Gesha]

По поводу первого - кроме БП интересно состояние "местных" цепочек питания на матери, как минимум 1,8 вольтов нужно "обновить".
По поводу второго - хде мало напруги - на входе в тюнер или на выходе LM317? По ответу на этот вопрос и лечение разное. Если с 317 занижено - то понятно что или она сама или обвязка. А если на 317 норма а не доходит до входа - то какбэ тож не такой уж и далёкий путь, начинать его проще и легче всего с NTC, который мона успешно тупо перемкнуть покрутивши его что б ноги свились



[s.e.r.]

Добрый день! Почему-то удалили моё предыдущее сообщение.. Проблема с ресивером Sat-Integral 1210HD. Не подключается к интернету не по LAN, не по wifi, а точнее из-за ресивера пропадает интернет. Ставлю на ноуте пинг на какой-нибудь сайт и при подключении ресивера через ноут - пинг пропадает. Заметил, что при включении ресивера, он успевает подключится к серверу и канал показывает какое-то время но потом интернет пропадает.



[Gesha]

s.e.r., скажи - а при чём здесь этот вопрос если посмотреть на заголовок темы?
И даже если...то где результат диагностики БП? Где полное описание проблемы? Ведь читая твоё:

при подключении ресивера через ноут

становится вовсе непонятно как это ты к сети ресивер через ноут подключил?
Собссно с такой постановкой вопросов шансов дождаться ответа ниже нуля....



[s.e.r.]

s.e.r., скажи - а при чём здесь этот вопрос если посмотреть на заголовок темы?
И даже если...то где результат диагностики БП? Где полное описание проблемы? Ведь читая твоё:


становится вовсе непонятно как это ты к сети ресивер через ноут подключил?
Собссно с такой постановкой вопросов шансов дождаться ответа ниже нуля....

Спасибо, что откликнулись! Заголовок темы: "Ремонт рессиверов". А у меня поломка ресивера, а значит всё сходится. Я расписал всё тщательно в предыдущем сообщении, но его удалили. Напряжение с БП 12.18 V. Вроде в норме. А подключаю так: смартфон раздаёт интернет по wifi, ноут принимает его и по LAN соединяю ноут с ресивером. Но это только для того чтобы видеть момент "исчезновения" интернета. Пробовал и на прямую: смарт - ресивер. Результат одинаков. Такое ощущение, что ресивер "садит" сеть.



[s.e.r.]

Всем доброго дня! Кажись победил проблемку. Может кому пригодится. Схемы на тюнер в свободном доступе нет. Психанул и решил проверить все подряд электролиты на материнке на ESR. Вроде все в норме. Сверял по таблице взятой из интернета. Заинтересовал один кондёр 10 мкф на 25 В., обозначен на плате CR03, стоит возле разъёма подключения порта RS232. Показание 3 Ома с копейками, по таблице вроде как в норме. Прислушавшись к интуиции, я точно не знаю но по-моему подключение к интернету как-то связано с этим портом, решил его заменить. И вот весь день подключение не пропадает и интернет есть. Получается, что этот конденсатор давал какую-то каку-бяку. Хотя ESR в норме, а при измерении ёмкости - 9.75 мкф., тоже отклонение не значительное. Жаль нет ослика, может с его помощью можно было бы увидеть что он "творил".



[CKBB]

По поводу первого - кроме БП интересно состояние "местных" цепочек питания на матери, как минимум 1,8 вольтов нужно "обновить".
По поводу второго - хде мало напруги - на входе в тюнер или на выходе LM317? По ответу на этот вопрос и лечение разное. Если с 317 занижено - то понятно что или она сама или обвязка. А если на 317 норма а не доходит до входа - то какбэ тож не такой уж и далёкий путь, начинать его проще и легче всего с NTC, который мона успешно тупо перемкнуть покрутивши его что б ноги свились

в первом случае - замена электролита 100мкфх16в возле стабилизатора 1.8в решило проблему
во втором случае замена ЛМ317 решилось всё.



[Gesha]

в первом случае - замена электролита 100мкфх16в возле стабилизатора 1.8в решило проблему

маловато, там его "брат" между процом и 317 имеется обычно вдвое меньшей ёмкости, тож ваще дохлый будет....



[CKBB]

между процом и 317 имеется обычно вдвое меньшей ёмкости, тож ваще дохлый будет

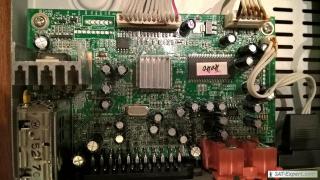

на фото отметил, что я менял и хотелось бы уточнить какой именно кондер надо заменить ещё? между процем и 317 их там 3 или 4 штуки



[Gesha]

из тех четырёх один включен параллельно с тем, что ты поменял по выходу 1117. какой точно не помню да и в разных ревизиях плат есть несоответствия. Я обычно его вызваниваю.



[CKBB]

включен параллельно

понял! Не знал, буду теперь учитывать этот момент! Спасибо!!!



[Gesha]

буду теперь учитывать этот момент!

Не хочется лишний раз о неприятном, но от реальной ситуации не скрыться. А она такова - если над душой висит жлобяра, желающий уже прям ща восстановить пропавший сигнал да ещё и за три копейки - тогда меняем первый 100/16, при чём на чё-нить соответствующее его желанию платить и пусть валит радостный. Он будет счастлив что быстро и дёшево а мы будем ждать когда до него дойдёт истина о том, что разочарование от дерьмового приобретения длится гораздо дольше, чем радость от низкой цены.
А по хорошему нужно поменять всё и на что-нить хорошее....



[uagreen]

Добрый вечер. Извините за некромантию, могли бы подсказать какой транзистор стоит на Q91 в DG-210VFD (ipbox 9000Hd). Ну или ткнуть в схему. Зарание спасибо!



[Сепанко]

всі привіт.Поможіть хто може.Тюнер orton 4100-така проблема,коли включаю тюнер в сеть світиться тільки червона лампочка моніторчик
темний коли вилочку пару разів запхати витягнути з резетки тюнер запускається і працюе в нормальному режимі.Напруги на блоку живлення 3.3в-5.4в-12в-22.1в,цей блок працюе нормально
на другому тюнері .Хто знае причину?



[Gesha]

@Сепанко, а що ще було зроблено,окрім замірів напруг та перевірки БЖ на іншому апараті? По-перше неодноразово говорилося про те, що простий замір напруг мало що показує, по-друге як на мене, то напруги твої якісь підозрілі.....
загалом так:
1. мало інформації щоб щось підказати
2. те, що БЖ працює на інщому тюнері нічого не дає, от якби ти підкинув абсолютно справний БЖ до пацієнта....при чому не той, що в іншому тюнері працює, бо з таким успіхом і твій можна вважати робочим, а той, що на 100% продіагностований та приведений до ладу.



[Сепанко]

БЖ - міняв на двох тюнерах топто міняв їх міцями, один тюнер той що нормально працює він і працює нормально на будь-якому блоці , а той що глюче так і глюче на інших БЖ. У мене є новий блок але там напруги взагалі капец 3,3в 5в8.4в17в .Я думаю що це щось з материнскою платою



[Gesha]

Я вдруге кажу - міняти місцями БЖ на двох апаратах - не варіант діагностики. Лише можна підкидати абсолютно справний БЖ, чого не можна сказати про той, що ти витягнув з іншого тюнера. Взагалі це тема не бля лікбезу, але я таки в котрий раз повторю саме головне і перше - будь який ремонт починається з БЖ, інакше далі ні кроку...а ти замість того перекладаєш місцями два БЖ у двох тюнерах реально і гадки не маючи про їх справжній стан. І навіть якщо припустити такий варіант якщо в тебе немає інших можливостей, то вже хоча би потрібно зробити заміри на обох тюнерах з їх "рідними" БЖ а потім, помінявши БЖ місцями, знову зробити заміри щоб щось побачити і мати змогу щось аналізувати...
І якщо ти вперто наполягаєш що в тебе повністю справні бж - то чому не йдеш далі за алгоритмом? Ніби елементарні речі...



[CKBB]

коллеги, подскажите - на 4100с сгорел стабилизатор GL1117 можно его заменить на LM1117 или на AMS1117?



[Gesha]

канеш можно. только будь внимательным, буквы перед 1117 не сильно роль играют, вернее не играют никакой, а вот после 1117 очень даже важны и должны совпадать
Это я в смысле напоминаю на всяк что они бывают на разные напряжения или регулируемые.



[anton1986]

Добрый день. Я снова за мудрым советом. Насобирал уже с десяток вот таких вот БП. Шим Viper22a. Попадают в ремонт со вздутыми кондерами. Меняю ВСЕ по номиналу, не больше не меньше. Конденсаторы всегда использую Samwha, проблем с ними не было. Проблема в следующем, первые минут 5 после включения, видит только 1 порт, потом включается и все остальное. И это на всех такая беда. Напруга: 3.3 5 12 22.5. Из за чего такая задержка?



[Gesha]

@anton1986, твой постановка вопроса нарывается не на ответ а на ещё больше вопросов.
1. что за аппарат? Есть подозрения что из новых фуфелов типа Х55 судя по виду там одну напругу выдаёт только БП.
2. если моя догадка верна что БП имеет только один канал, то пробовал ли ты запитать девайс от другого источника, ну от лабораторника к примеру?
3. ну ты ж не из новеньких, давно сам знаешь что не все беды в БП, хотя т.к. ты не из новеньких, то может пробовал аппарат от другого такого же БП, просто забыл в этом признаться и потому верен что беда таки в БП?
